快速排气阀带排气节流阀快插型外螺纹

图片仅供参考

快速排气阀带排气节流阀快插型外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-LTWZSD	铝合金	标准型 ● 带排节气流阀

选型参数

选型表

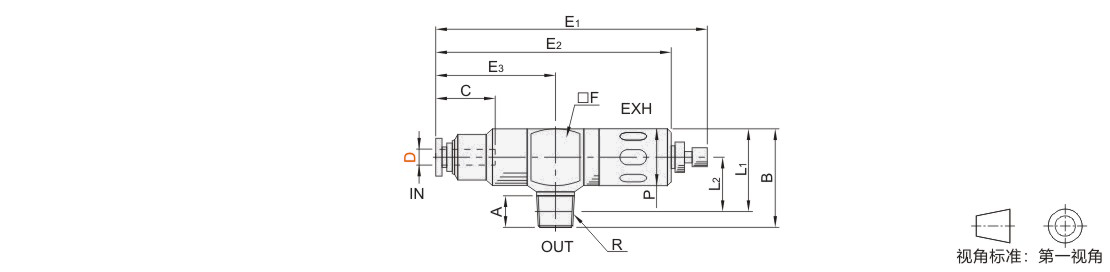

型号		公称型号	R	A	B	L1	L2	P	C	E1		E2	E3	F	有效断面积（mm2)		重量 (g)
代码	D	公称型号	R	A	B	L1	L2	P	C	max	min	E2	E3	F	IN→OUT	OUT→EX	重量 (g)
JT-LTWZSD	4	1	R1/8	8	25.5	21.5	14	15	10.9	66.7	61.8	54.3	23.8	15	4	8	23
	6	1	R1/8	8	29	25	16	18	11.7	77.4	71.6	63.1	28.1	18	9	15	35
	6	2	R1/4	11	31				11.7	77.4	71.6	63.1	28.1		9		37
	8	1	R1/8	8	29				18.2	82.7	76.9	68.4	33.4		12		39
	8	2	R1/4	11	31				18.2	82.7	76.9	68.4	33.4		12		41
	10	2	R1/4	11	40.5	34.5	22	25	20.7	112.7	105.3	95.8	42.8	25	24	31	97
		3	R3/8	12	40.5	34.2	21.7								25	31	98
		4	R1/2	15	42.5	42.5	21.8								27	34	102
