回转电动位移台 θ轴滚珠丝杠引导

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	传动方式	主体材质	表面处理	类型
JT-VVQPSU	θ轴	滚珠丝杠	铝合金	黑色阳极氧化	角接触轴承引导式

特点：高耐久，加减速性能提高，背隙降低，低价格。
导程：1mm，如需其他导程，请另行咨询。
马达：如需高转矩、高分辨率或伺服马达，请另行咨询。

选型参数

选型表

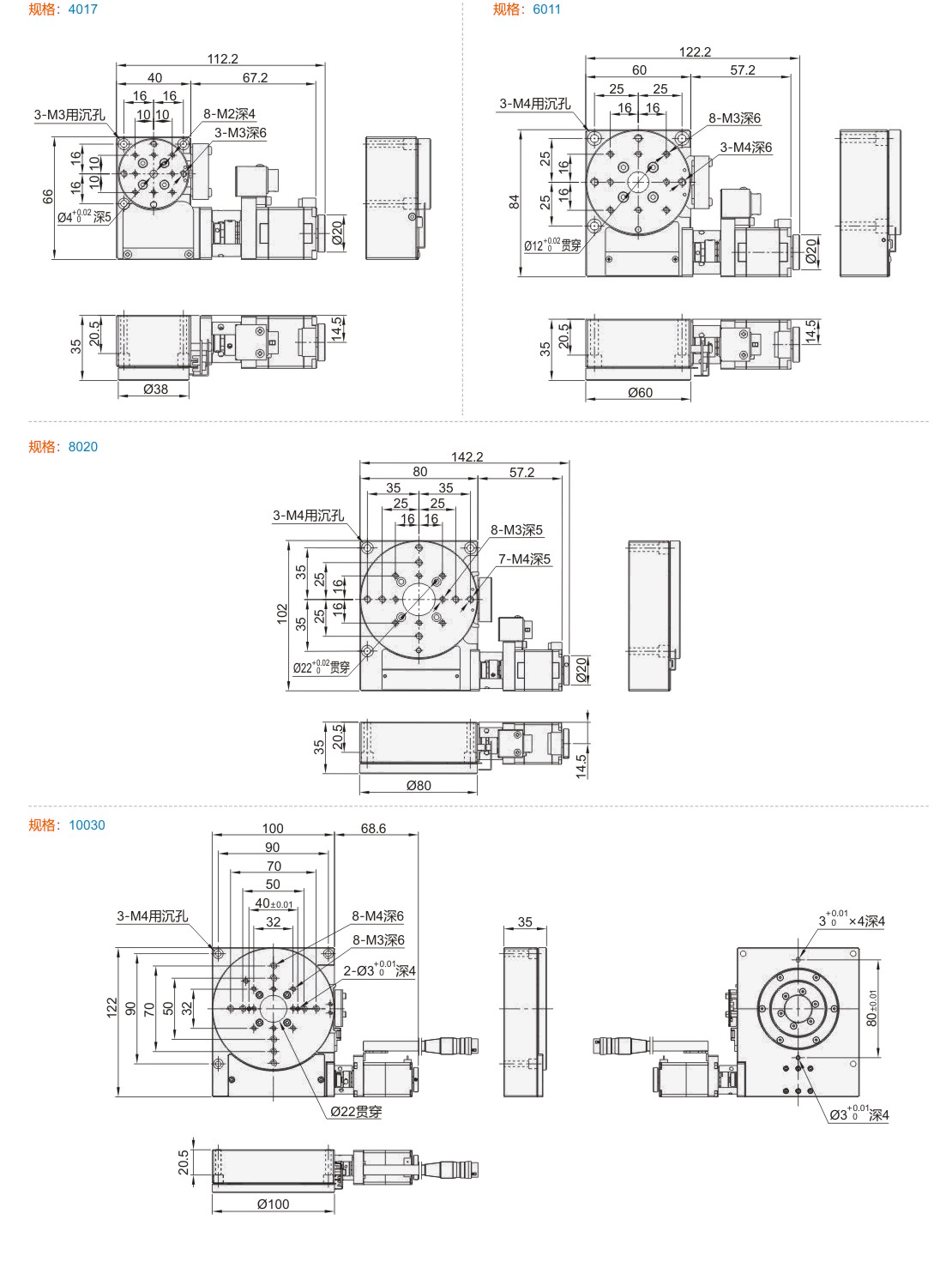

型号		驱动器选择	线缆选择	台面尺寸 ( mm)	移动量 (°)	电机	转换比 (度/圈)	最大速度 (°/sec)
代码	规格	驱动器选择	线缆选择	台面尺寸 ( mm)	移动量 (°)	电机	转换比 (度/圈)	最大速度 (°/sec)
JT-VVQPSU	4017	N(无驱动器) A (怡合达驱动器) B (鸣志驱动器) G (鸣志EC总线驱动器) (注1)	N(无) 2(2m长线缆） 4(4m长线缆） 5(5m长线缆） 7(7m长线缆） 10(10m长线缆）	Ø38	17	两相步进电机	3.468229	34
	6011			Ø60	11		2.121096	21
	8020			Ø80	20		1.660282	16
	10030			Ø100	30		1.28	12

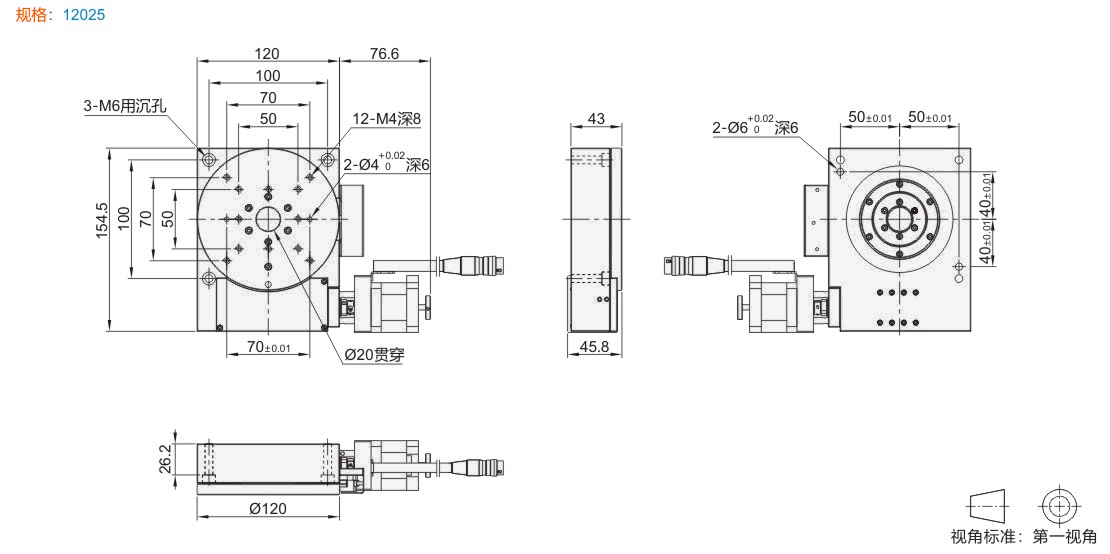

	12025			Ø120	25		1.01	10

注1：驱动器详细对应参数见怡合达电商平台对应产品型号的(驱动器选择)模块按需下载。

自备线缆时，请使用HR10A-10P-12S（73）（HRS)12针插孔接头。

传感器：NPN开路输出，原点+限位，传感器电压24V，8mA以下。
需接地线，避免静电干扰。

位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。
转换比：电机转动一圈，台面旋转角度

型号		重复定位精度 (°)	空转 (°)	平行度 (μm)	载重 ( kgf)	重量 ( kg)
代码	规格	重复定位精度 (°)	空转 (°)	平行度 (μm)	载重 ( kgf)	重量 ( kg)
JT-VVQPSU	4017	0.005	0.005	<30	4	0.45
	6011				6	0.66
	8020				6	0.9
	10030				15	2
	12025				25	3

接线图

暂未上传文档资料

回转电动位移台 θ轴 滚珠丝杠引导
