直杆形手柄内螺纹安装

图片仅供参考

直杆形手柄内螺纹安装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	螺杆 / 材质	螺杆 / 表面处理	类型
JT-QBNSD	ZDC	烤漆	S45C	发黑	直杆形 ● A型
JT-QBNSU	ZDC	烤漆	S45C	发黑	直杆形 ● B型
JT-QBNSX	ZDC	烤漆	SUS304	—	直杆形 ● B型
JT-QBNSM	SUS304	抛光	SUS303	—	直杆形 ● B型

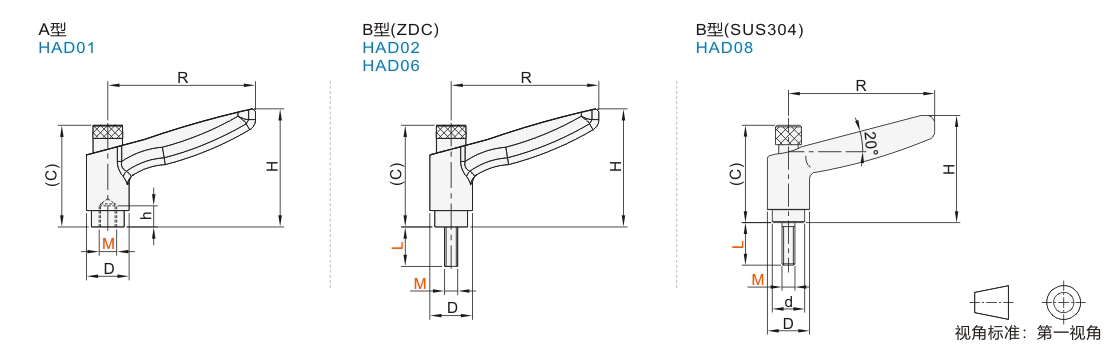

选型参数

A型

型号		握柄颜色				R	(C)	D	H	h	参考重量 (kg/pcs)
代码	M	握柄颜色				R	(C)	D	H	h	参考重量 (kg/pcs)
JT-QBNSD	4	E(黑色) J(橙色) Y(银灰色)				44	30	13	35	7	0.03
	5
	6
	8					62.5	36	17.5	45	10	0.JT-VMPSLCSFZMPNZFZ

B型（ZDC）

型号		L	握柄颜色	R	(C)	D	H	参考重量(kg/pcs)
代码	M	L	握柄颜色	R	(C)	D	H	JT-QBNSU	JT-QBNSX
JT-QBNSU JT-QBNSX	4	16 20 25	E(黑色) J(橙色) Y(银灰色)	44	30	13	35	0.04	0.05
	4	16 20 25								5	12 16 20 25 32
	6	12 16 20 25 32
	8	16 20 25 32 40								62.5	36	17.5	45	0.08	0.08

B型（SUS304）

型号		L	R	(C)	D	d	H	最大负载 (N)	最大紧固力 (KN)	参考重量 (kg/pcs)
代码	M	L	R	(C)	D	d	H	最大负载 (N)	最大紧固力 (KN)	参考重量 (kg/pcs)
JT-QBNSM	4	16 20 25	45	30	13	10	35.5	48	1.8	0.040
	5	12 16 20 25 32						65	2.9	0.040
	6	12 16 20 25 32						110	4.1	0.041
	8	16 20 25 32 40	62.5	36	17.5	13.3	45	180	10	0.JT-VMPSLCSFZMPNZFZ
	10	20 25 32 40 50	77.5	44	21	15.9	55.6	290	16	0.15
	12	25 32 40 50	92	53.5	24	18.7	66.8	420	23	0.2
