气动柔性万能夹具

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 顶针	表面处理 / 主体	类型
JT-XIILS	A6061	SUS304	喷砂黑色阳极氧化	气动型 ● 轻载型
JT-XIILU	A6061	SUS304+POM	喷砂黑色阳极氧化	气动型 ● 轻载型

当不通气后，顶针会恢复初始状态，不会锁紧。

选型参数

选型表

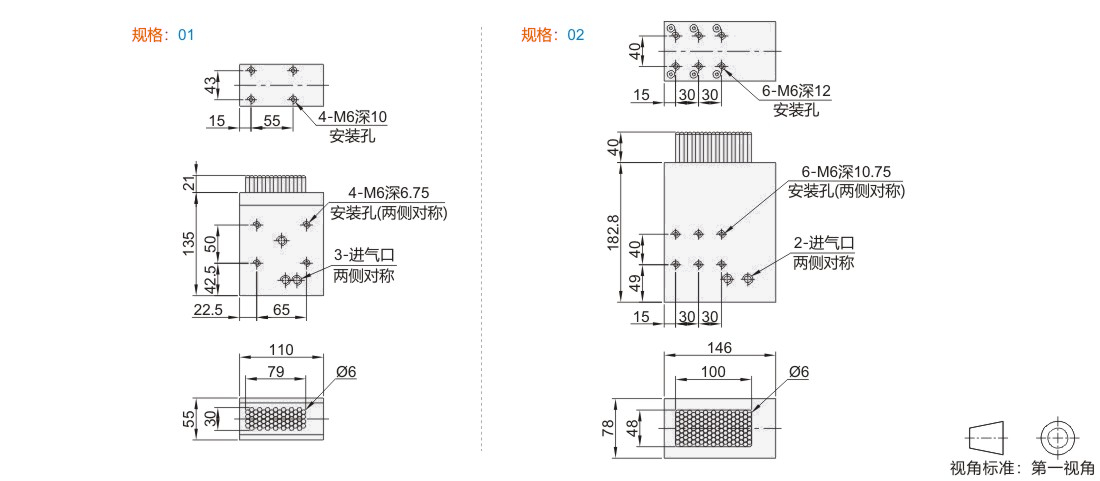

型号		负载 (kg)	Pin针行程	Pin针直径	进气口螺纹	容许气压范围 (Mpa)	重量 (kg)
代码	规格	负载 (kg)	Pin针行程	Pin针直径	进气口螺纹	容许气压范围 (Mpa)	重量 (kg)
JT-XIILS JT-XIILU	01	80	21	Ø6	G1/8	0.6 ~0.8	2.6
JT-XIILS JT-XIILU	02	120	40	Ø6	G1/8	0.6 ~0.8	6.5

负载为0.6MPa时的测试值。
当负载为80kg时表示在0.6MPa的气压环境下锁紧夹具，夹具顶针面可承受80kg，且顶针不会下沉。
