三点式方形平面锁 ZDC5

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 基座	材质 / 把手	材质 / 锁舌	表面处理 / 基座	表面处理 / 把手	表面处理 / 锁舌	类型
JT-TBWSQ	ZDC5	ZDC5	S45C	镀砂铬	镀砂铬	镀锌	把手按压转动式 ● 带锁芯
JT-TBWSF	ZDC5	ZDC5	S45C	喷无光黑	喷无光黑	镀锌	把手按压转动式 ● 带锁芯

特点：
● 锁舌旋转90°实现开启锁闭功能；
● 可左旋或右旋使用。
JT-TBWSQ-A76,JT-TBWSF-A76
锁舌孔尺寸：□ 8×8
JT-TBWSQ-A110/150,
JT-TBWSF-A110/150
锁舌孔尺寸：□ 10×10
配置钥匙：2把

选型参数

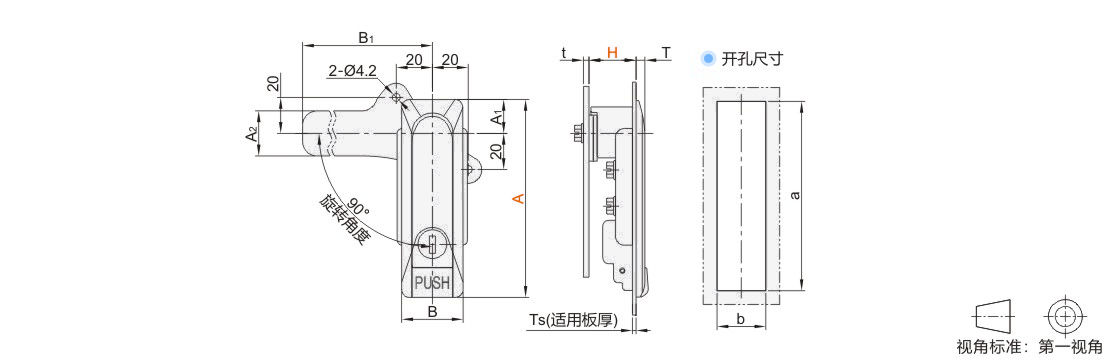

选型表

型号		H	A1	A2	B	B1	T	Ts	t	a	b	参考重量 (kg）
代码	A	H	A1	A2	B	B1	T	Ts	t	a	b	参考重量 (kg）
JT-TBWSQ JT-TBWSF	76	13.5 15 16.5	19	24	27	65	5.8	1～2	2.3	62.5	23.5	0.17
	110	22 25 28	18.5	25	34	100	7		3	102.5	27	0.329
	150	22 25 28	19.5	25	38	140	7		3	141	30	0.575
