减振式联轴器单侧螺钉夹紧型

图片仅供参考

减振式联轴器单侧螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 间隔环	附件	类型
JT-NXZXX	铝合金	HNBR	内六角圆柱头螺钉	单侧螺钉夹紧型 ● 短型

选型参数

选型表

型号		d-e
代码	D	d-e
JT-NXZXX	15	d	3	4	4.5	5	6
	15	e	5 6	4 5 6	5	5 6	6
	19	d	4	5	6	6.35	8
	19	e	5	5 6 7 8	6 6.35 7 8	8	8
	25	d	5	6	6.35	8	10	12
	25	e	6 8	6 8 10 11 12	8 10	8 10 11 12	10 12	12
	27	d	5	6	8	10	12	14
	27	e	6 8 14	6 8 10 11 12 14	8 10 11 12 14	10 12 14	12 14	14
	30	d	8	10	11	12	14	15
	30	e	8 10 11 12 14 15	10 11 12 14 15	12	12 14 15	14 15	15
	34	d	8	10	11	12	14	15
	34	e	8 10 11 12 14 15	10 11 12 14 15	11 12	12 14 15	14 15	15
	39	d	10	12	14	15	16	17	20
	39	e	10 12 14 15 16	12 14 15 16 19 20	14 15 16	15 16 19	16	17	20

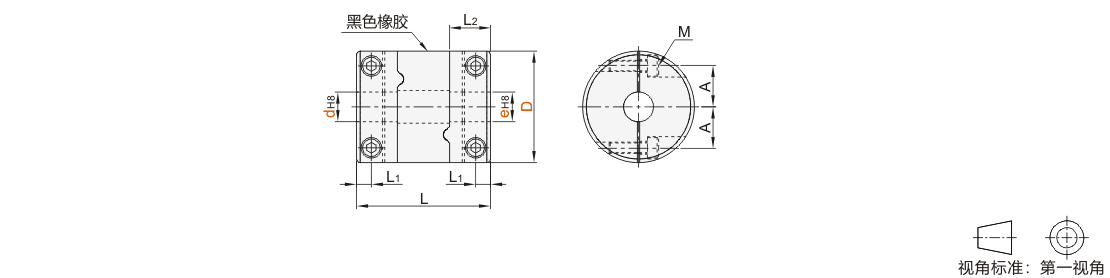

尺寸性能表

型号		L	L1	L2	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向（mm）	角向(°)	轴向(mm)	重量 (g)
JT-NXZXX	15	18	2.15	6.5	5	M1.6	0.25	0.5	1	42000	2.0×10⁻⁷	25	0.15	1.5	±0.2	7
	19	20	2.65	7.7	6.5	M2	0.5	0.8	1.6	33000	5.7×10⁻⁷	63				11
	25	27	3.25	9.5	9	M2.5	1	2.3	4.6	25000	2.2×10⁻⁶	100				24
	27	27	3.25	9.5	10	M2.5	1	2.3	4.6	23000	3.0×10⁻⁶	120				27
	30	30	4	11	11	M3	1.5	3.3	6.6	21000	5.3×10⁻⁶	160	0.2		±0.3	38
	34	35	4	12	12.25	M3	1.5	5.5	11	18000	9.9×10⁻⁵	350				58
	39	40	4.5	15.5	14.5	M4	2.5	7	14	16000	2.0×10⁻⁵	440				86

惯性力矩和重量按最大孔计算!
