三节式45系列工业滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	宽度	材质	表面处理	类型
JT-HNNFO	45	S45C	镀锌(蓝白)	三节式 ● 全长伸展
JT-HNNFX	45	A7075	本色阳极氧化	三节式 ● 全长伸展

特点：
JT-HNNFO滑轨采用优质45号钢：
JT-HNNFX滑轨采用高强度铝合金、重量轻、承载重；
单向滑动。
注意：
水平安装使用时，负载能力下降到额定的25%左右（使用）；
因生产批次不同，截面形状可能稍有不同。
按根销售。
承重与重量仅供参考。
伸出总长=滑轨长度+滑轨行程-20。

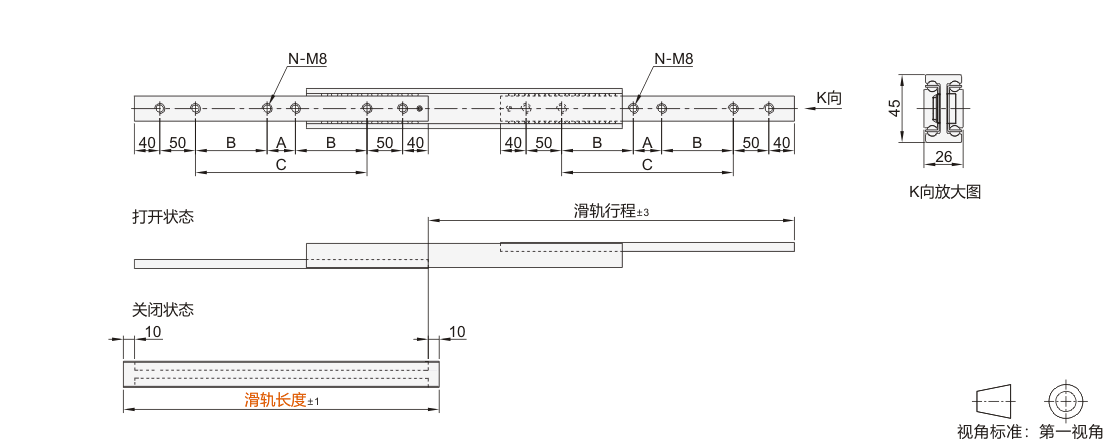

选型参数

选型表

型号		滑轨行程	A	B	C	N	承重(1副)		参考重量(kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	N	JT-HNNFO	JT-HNNFX	JT-HNNFO	JT-HNNFX
(S45C) JT-HNNFO (A7075) JT-HNNFX	300	310	—	—	100	4	282.4kgf	113kgf	1.012	0.506
	350	388			150		282kgf	112.8kgf	1.181	0.591
	400	422			200		284.2kgf	113.7kgf	1.35	0.675
	450	478			250		286.4kgf	114.5kgf	1.519	0.76
	500	512			300		290kgf	116kgf	1.688	0.844
	550	590	50	150	350	6	276.4kgf	110.5kgf	1.857	0.929
	600	624		175	400		303.2kgf	121.3kgf	2.026	1.013
	650	680		200	450		325.2kgf	130kgf	2.195	1.098
	700	714		225	500		334.6kgf	133.8kgf	2.364	1.182
	750	770		250	550		308.4kgf	123.4kgf	2.533	1.267
	800	826		275	600		386kgf	154.4kgf	2.702	1.351
	850	882		300	650		266.6kgf	106.6kgf	2.871	1.436
	900	916		325	700		261.4kgf	104.5kgf	3.04	1.52
	950	972		350	750		245kgf	98kgf	3.209	1.605
	1000	1028		375	800		230.6kgf	92.2kgf	3.378	1.689
