快插接头弯型加长外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理 / 主体	类型
JT-LTTNSD	PBT	黄铜	POM	镀镍	外螺纹 ● 弯接头
JT-LTTNSU	PBT	SUS304	POM	—	外螺纹 ● 弯接头
JT-LTTNSX	黄铜	黄铜	POM	镀镍	外螺纹 ● 加长弯接头

选型参数

选型表

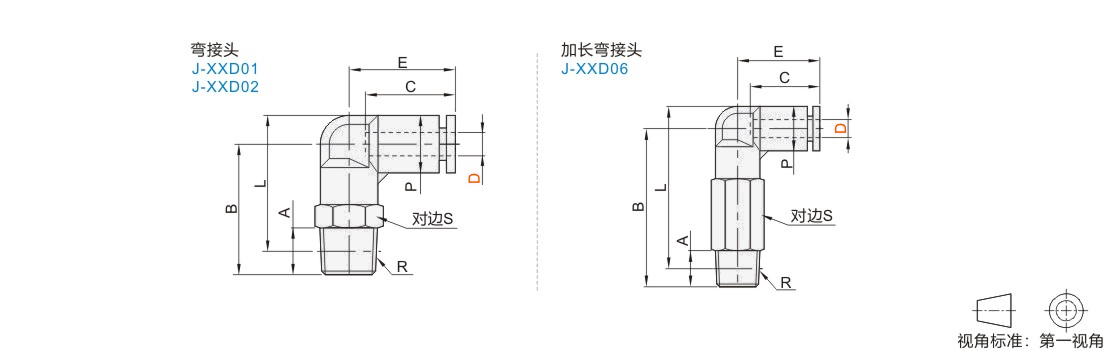

型号		公称型号	R	A	B	L	P	C	E	S	有效断面积（mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	E	S	有效断面积（mm²)	重量 (g)
弯接头 JT-LTTNSD JT-LTTNSU	4	M5	M5	3.5	18.5	20.5	11	14.9	18.5	12	1.57	7.99
		1	R1/8	7.5	21	22.6				12	7.95	8.9
		2	R1/4	10	24	23.4				14	7.95	12.8
	6	M5	M5	3.5	19.5	22.5	13	17	19.5	12	1.57	8.7
		1	R1/8	7.5	22	24.5				12	7.95	9.7
		2	R1/4	10	25	25.2				14		13.6
		3	R3/8	10.5	26	25.8				17		19
	8	1	R1/8	7.5	25	27.9	14.5	18.1	23	14	16.58	13.3
		2	R1/4	10	27.5	27.9	14.5			14	22.67	JT-VMPDOCSUZMPNZFZ.3
		3	R3/8	10.5	28.5	28.8	14.4			17	22.67	20.7
	10	1	R1/8	7.5	27.5	32	18.6	20.2	27		16.58	23.4
		2	R1/4	10	30	32.5	18.5				31.79	24.3
		3	R3/8	10.5	30.5	32.5					36.17	26.1
		4	R1/2	13.5	34	34.3				21	36.17	37.1
	12	2	R1/4	10	30.5	34.4	21.4	23.4	29.5	17	31.79	26.4
		3	R3/8	10.5	31	34.6				17	36.17	28.2
		4	R1/2	13.5	34.5	36.3				21	36.17	39.2
加长弯接头 JT-LTTNSX	4	M5	M5	3.5	30.5	32.5	11	14.9	18.5	12	6.3	18.7
	4	1	R1/8	7.5	33	34.6	11	14.9	18.5	12	6.3	18.3
	6	1	R1/8	7.5	36	38.3	13	17	19.5	12	7.9	20.5
		2	R1/4	10	39	39.3	13			14		25.6
		3	R3/8	10.5	40	39.6	13.1			17		35.9
	8	1	R1/8	7.5	40.5	43	14.5	18.1	23	14	25.1	30.7
		2	R1/4	10	43	43.5	14.4			14		28.9
		3	R3/8	10.5	44	44.1	14.5			17		39.4
	10	2	R1/4	10	49.5	52	18.6	20.2	27		39.3	53.6
		3	R3/8	10.5	50	52	18.4					48.9
		4	R1/2	13.5	53.5	56.2	18.6			21		72.7
	12	2	R1/4	10	52.5	57	21	23.4	29.5	17	56.5	59.6
		3	R3/8	10.5	53	57	21			17		54.5
		4	R1/2	13.5	56.5	55.9	21.3			21		78.8
