分度销旋转把手自锁型

图片仅供参考

分度销旋转把手自锁型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销头形状	螺纹	把手 / 材质	把手 / 表面处理	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	锁紧螺帽 / 有无锁紧螺帽	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-WBDUQ	旋转把手型	粗牙	S45C	QPQ发黑	1144	QPQ发黑	1144	HV500~600	QPQ发黑	SUS304-WPB	无	—	—	自锁型 ● 球面型
JT-WBDUO	旋转把手型	粗牙	S45C	QPQ发黑	1144	QPQ发黑	1144	HV500~600	QPQ发黑	SUS304-WPB	有	1144	发黑	自锁型 ● 球面型
JT-WBDUF	旋转把手型	细牙	S45C	QPQ发黑	1144	QPQ发黑	1144	HV500~600	QPQ发黑	SUS304-WPB	无	—	—	自锁型 ● 球面型
JT-WBDUX	旋转把手型	细牙	S45C	QPQ发黑	1144	QPQ发黑	1144	HV500~600	QPQ发黑	SUS304-WPB	有	1144	发黑	自锁型 ● 球面型

选型参数

选型表

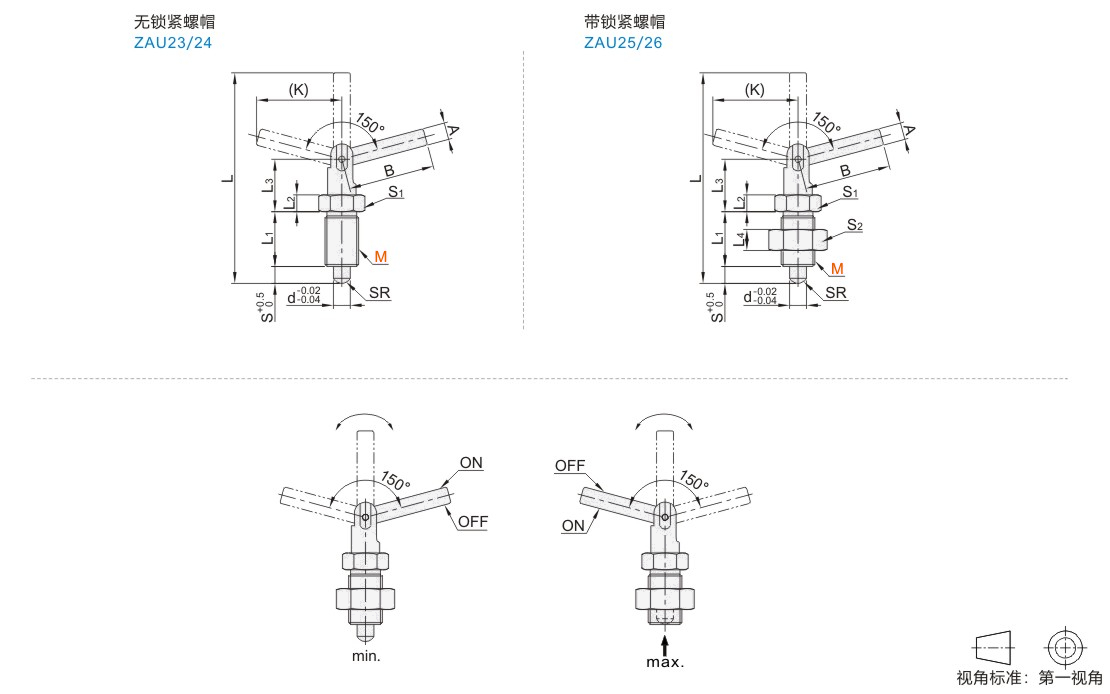

型号		螺距		d	S	L	L1	L2	L3	L4	S1	S2	B	A	SR	(K)	负载(N)
代码	M	粗牙	细牙	d	S	L	L1	L2	L3	L4	S1	S2	B	A	SR	(K)	min.	max.
粗牙 JT-WBDUQ JT-WBDUO 细牙 JT-WBDUF JT-WBDUX	12	1.75	1.5	6	6	74	20	6	18	7	14	19	30	6	3.5	30	12	26
	16	2		8	8	100	26	8	25	10	19	24	41	8	4.5	40.5	18	39
	20	2.5		10	10	123	33	10	30	12	24	30	50	10	6	49.5	27	58.5

Kgf=N×0.101972
