带肩铰链销
图片仅供参考
收藏 分享

带肩铰链销

产品属性： 硬度 无 轴径公差 公差可选 种类筛选 带肩铰链销
产品型号： 请点击左侧选项进行选型
代码代码分类材质表面处理附件(1个) / 挡圈固定型 / 名称附件(1个) / 挡圈固定型 / 材质附件(1个) / 螺帽固定型 / 名称附件(1个) / 螺帽固定型 / 材质附件(1个) / 螺帽固定型 / 名称附件(1个) / 螺帽固定型 / 材质
—代码 / 挡圈固定型S45C发黑——1个
U型
螺帽		镀锌1个
标准
螺帽		发黑(TBK51系列)
JT-ROMNGQ代码 / 螺帽固定型S45C发黑——1个
U型
螺帽		镀锌1个
标准
螺帽		发黑(TBK51系列)
JT-ROMNGD代码 / 挡圈固定型SUS304—1个挡圈不锈钢1个
U型
螺帽		不锈钢1个
标准
螺帽		不锈钢(TBK55系列)
JT-ROMNGL代码 / 螺帽固定型SUS304—1个挡圈不锈钢1个
U型
螺帽		不锈钢1个
标准
螺帽		不锈钢(TBK55系列)
D
公差选择
MPHFCT※
m6p6h7f8c9—
2∙3+0.008
+0.002		+0.012
+0.006		0
-0.010		-0.006
-0.020		-0.060
-0.085		-0.025
-0.034
4∙5∙6+0.012
+0.004		+0.020
+0.012		0
-0.012		-0.010
-0.028		-0.070
-0.100		-0.025
-0.037
8∙10+0.015
+0.006		+0.024
+0.015		0
-0.015		-0.013
-0.035		-0.080
-0.116		-0.025
-0.040
12~18+0.018
+0.007		+0.029
+0.018		0
-0.018		-0.016
-0.043		-0.095
-0.138		-0.025
-0.043
20~25+0.021
+0.008		+0.035
+0.022		0
-0.021		-0.020
-0.053		-0.110
-0.162		-0.025
-0.046

※ T公差是与无油衬套配合使用时的建议公差。

选型参数

选型表

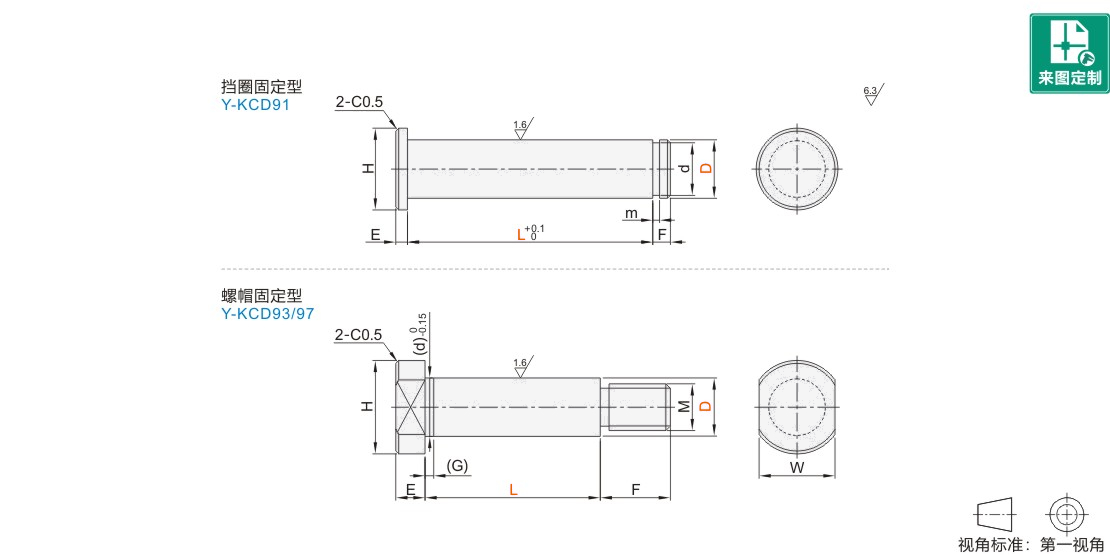

挡圈固定型

型号
L
最小单位0.1
m
Fd
EH附件挡圈
代码公差D形状规格
JT-ROMNGDM(m6)
P(p6)
H(h7)
F(f8)
C(c9)
T(衬套用)		25.0~32.00.5+0.05
0		21.5+0.06
0		1.54.5E型1.5
35.0~55.025.52
40.7+0.1
0		36.53
510.0~65.04+0.075
0		84
610.0~110.0595
80.937+0.09
0		2127
1015.0~110.01.15+0.14
0		9.60
-0.09		14C型10
1215.0~220.011.50
-0.11		31712
1325.0~220.012.41813
1413.41914
1514.32015
1630.0~220.015.22116
1716.22217
181.35172318
20190
-0.21		42620
22212722
2523.93125

螺帽固定型

型号
L
最小单位0.1
附件
螺帽类型
H
W
E
F
(d)
(G)
M
附件螺帽
代码公差D
JT-ROMNGQ
JT-ROMNGL		M(m6)
P(p6)
H(h7)
F(f8)
C(c9)
T(衬套用)		45.0~55.0无指定
(U型螺帽)
A
(标准螺帽)		75363.91.5M3M3×0.5
55.0~65.09744.9M4M4×0.7
610.0~110.0108595.8M5M5×0.8
813107.8M6M6×1.0
101613129.8M8M8×1.25
1215.0~220.018141611.8M10M10×1.5
1325.0~220.024211812.8M12M12×1.75
1413.8
1514.8
1630.0~220.015.8
1716.8
1817.8
2027232419.8M16M16×2.0
2221.8
25302724.8

默认附件为U型螺帽，需要标准螺帽的可选A(标准螺帽)。
