Y型导向轮

图片仅供参考

Y型导向轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	本体 / 材质	本体 / 表面处理	轴承	挡圈	类型
JT-EXPGD	S45C	无电解镀镍	SUJ2	弹簧钢	Y型 ● 单列轴承
JT-EXPGU	SUS304	—	SUS304	SUS304	Y型 ● 单列轴承
JT-EXPGQ	POM(黑色)	—	SUJ2	弹簧钢	Y型 ● 单列轴承
JT-EXPGO	S45C	无电解镀镍	SUJ2	弹簧钢	Y型 ● 双列轴承

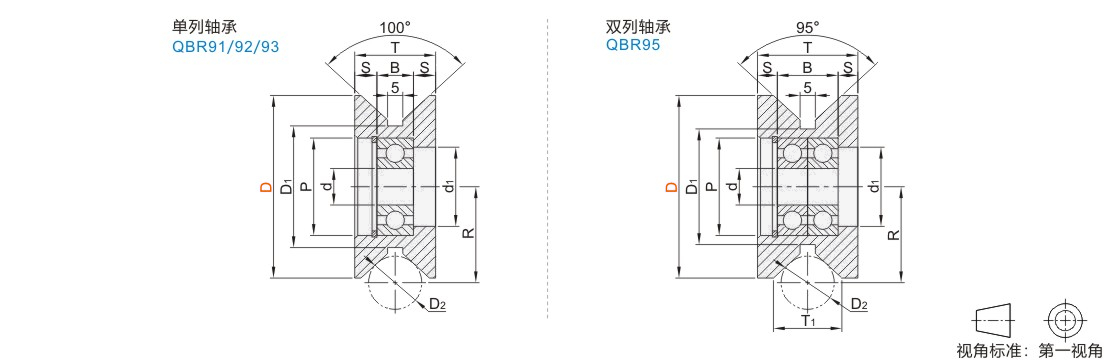

选型参数

单列轴承

型号					D2							R						D1			d			d1				T				P				S			B			使用轴承
代码		D			min			max				min			max			D1			d			d1				T				P				S			B			使用轴承
JT-EXPGD JT-EXPGU JT-EXPGQ		30			10			12				17			18.3			22			6			13				12				17				3			6			606ZZ
		40			12			14				22			23.3			28			8			18				16				22				4.5			7			608ZZ
		50			14			20				27			30.9			32			10			22				19				26				5.5			8			6000ZZ
		60			16			25				32			37.9			41			12			26				23				32				6.5			10			6201ZZ
		70			20			30				38			44.5			48			15			29				28				35				8.5			11			6202ZZ

双列轴承

型号					D2							R						D1		d				d1			T			T1			P				S		B			使用轴承
代码		D			min			max				min			max			D1		d				d1			T			T1			P				S		B			使用轴承
JT-EXPGO		50			14			20				26.2			30.3			32		10				22			27			18.1			26				5.5		16			6000ZZ×2
		60			16			25				30.5			36.6			38		12				26			33			22.5			32				6.5		20			6201ZZ×2
		70			22			38				36.1			47			41		15				29			39			30.1			35				8.5		22			6202ZZ×2
