规格 *

滚珠丝杠螺母支架圆孔型

图片仅供参考

滚珠丝杠螺母支架圆孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-IAAQD	S45C	发黑	通用型
JT-IAAQU	S45C	无电解镀镍	通用型
JT-IAAQX	A6061	本色阳极氧化	通用型

选型参数

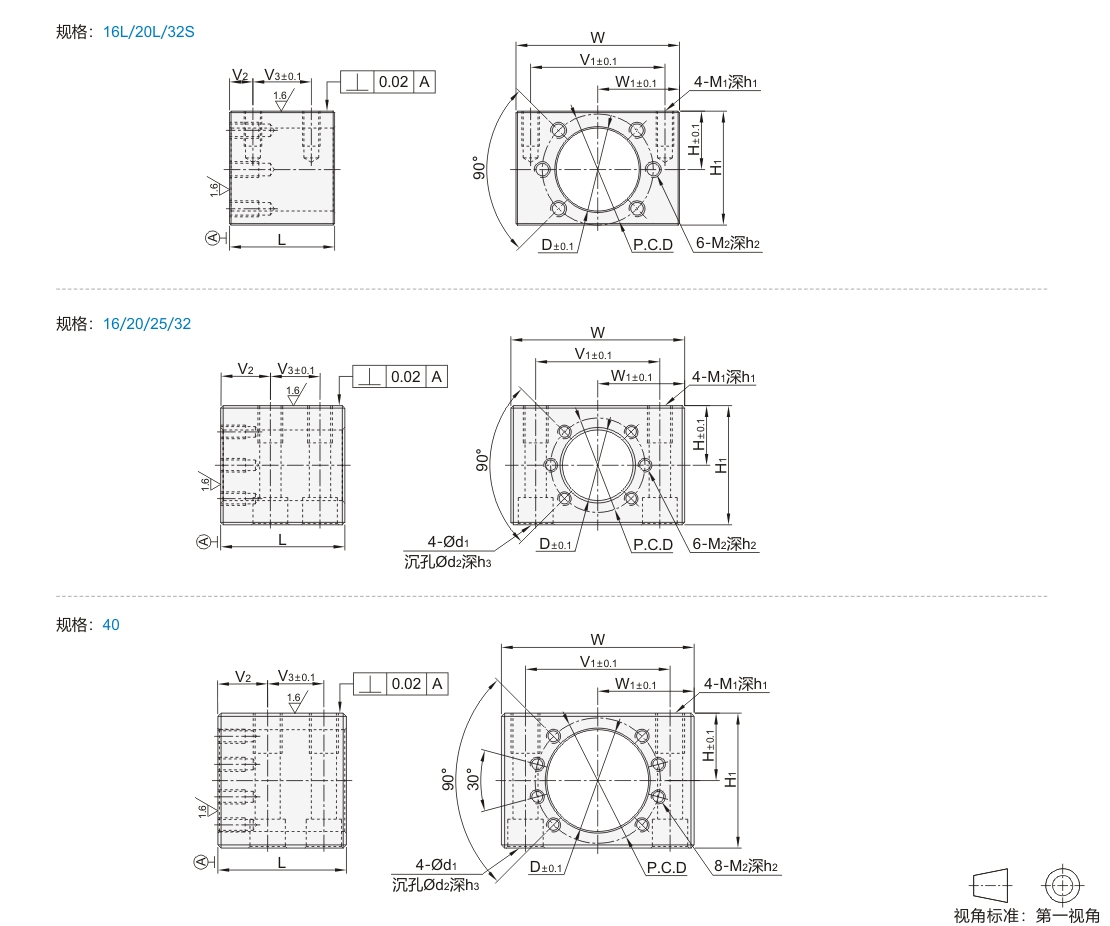

选型表

型号		H	W	H1	P.C.D	D	V1	W1	L	V2	V3	M1深h1	M2深h2	d1	d2	h3	适用滚珠丝杠
代码	规格	H	W	H1	P.C.D	D	V1	W1	L	V2	V3	M1深h1	M2深h2	d1	d2	h3	丝杠轴径	丝杠导程
JT-IAAQD JT-IAAQU JT-IAAQX	16L	20	56	39	38	28.4	46	28	36	8	20	M6深12	M5深10	—	—	—	16	5/10/16
	16	24	70	48	38	28.4	50	35	50	20	20	M10深15	M5深10	8.4	13.5	8.5	16	5/10/16
	20L	23	75	48	47	36.4	55	37.5	55	22	23	M8深14	M6深11	—	—	—	20	5/20
	20	28	75	54	47	36.4	55	37.5	55	22	23	M10深15	M6深11	8.4	13.5	8.5	20	5/20
	25	30	80	58	51	40.4	60	40	55	22	23	M10深15	M6深11	8.4	13.5	8.5	25	5/10/25
	32S	35	90	68	65	50.4	70	45	70	12.5	45	M12深20	M8深14	—	—	—	32	5/10/20/32
	32	35	100	68	65	50.4	75	50	70	27	30	M16深20	M8深14	13	18.5	12.5	32	5/10/20/32
	40	42	120	84	78	63.4	90	60	80	31	35	M18深25	M8深17	15	21.5	14.5	40	5/10/12/16/20/40
