选择代码

代码参数

外径公差

材质

硬度

肩部特征

表面处理

选型参数

轴径D(mm) *

尺寸L(mm) *

1~22/0.1

A(mm) *

E(mm) *

2~7/0.1

F(mm) *

3~18/1

台阶螺丝内六角孔型/六角头型

图片仅供参考

台阶螺丝内六角孔型/六角头型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	原表规格	原表公差	材质	硬度	表面处理
JT-ROMVUD	内六角孔型	D	-0.01 -0.05	S45C	—	发黑
—	内六角孔型	Dg6		S45C	—	发黑
JT-ROMVQD	六角头型	D	-0.01 -0.05	S45C	—	发黑
JT-ROMVUU	内六角孔型	D	-0.01 -0.05	SUS304	—	—
JT-ROMVUF	内六角孔型	Dg6		SUS304	—	—
—	六角头型	D	-0.01 -0.05	SUS304	—	—

Dg6
4~6	-0.004 -0.012
8·10	-0.005 -0.014
12~15	-0.006 -0.017

L尺寸公差
未淬火型	+0.1 0
淬火型	+0.2 0

选型参数

选型表

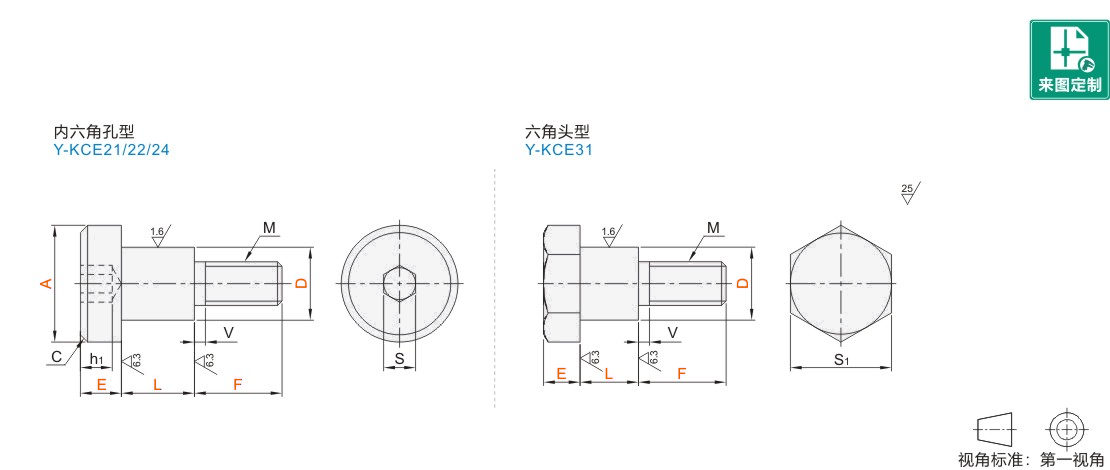

内六角孔型

型号			L 最小单位0.1	A	E 最小单位0.1	F 最小单位1	M	V	S	h1	C
代码		D	L 最小单位0.1	A	E 最小单位0.1	F 最小单位1	M	V	S	h1	C
(D公差)	-0.01 -0.05	4	5~22	6 8	2.0~6.0	34	2.6	0.8	2	2	0.5
JT-ROMVUD JT-ROMVUU (D公差g6) JT-ROMVUF		5		8 10	2.0~6.0	3~8	3	1	2.5	2.5
		6		10 12	2.5~6.0	4~10	4	1.2	3	3
		8		12 16	2.5~6.0	5~12	5	1.4	4	3.5	1
		10		16 18 20	3.0~7.0	6~15	6	1.5	5	4
		12		18 20 22 24		8~15	8
		13		18 20 22 24		8~15	8
		15		20 22 24		10~18	10

六角头型

型号		L 最小单位0.1	E 最小单位0.1	F 最小单位1	M	V	S1
代码	D	L 最小单位0.1	E 最小单位0.1	F 最小单位1	M	V	S1
JT-ROMVQD	4	1~22	2.0~6.0	3~4	2.6	0.8	7
	5		2.0~6.0	3~8	3	1	8
	6		2.5~6.0	4~10	4	1.2	10
	8		2.5~6.0	5~12	5	1.4	13
	10		3.0~7.0	6~15	6	1.5	17
	12			8~15	8		19
	13			8~15	8
	15			10~18	10
