法兰防松六角螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	类型
JT-YXOSQ	粗牙	碳钢	镀锌	法兰型
JT-YXODS	粗牙	碳钢	镀铬	法兰型

特点
R型螺纹消除了螺纹的横向间隙，外螺纹紧固件的牙尖始终与内螺纹的R面接触，
从而提供可靠抗振动防松性能；
R型螺纹锁紧时，锁紧力通过外螺纹紧固件的牙尖传导到“身部”,让所有应
力点受力更均匀，可显著地提高内外螺纹紧固件的机械性能；
可多次重复使用，非预置扭力型，拧紧时才需施加力矩，方便拆卸并保护内外螺纹。

JT-YXODS铜锌含量≤1%。

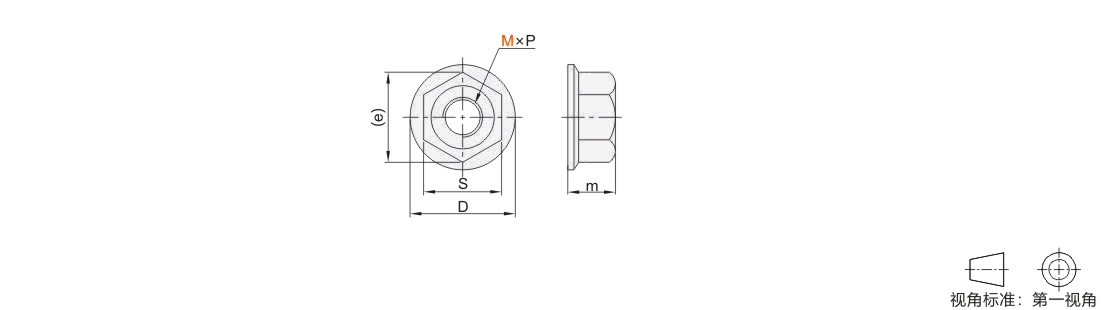

选型参数

选型表

型号		螺距P	D(max)	S		m		e(min)
代码	M	螺距P	D(max)	max	min	max	min	e(min)
JT-YXOSQ	10	1.5	21.8	15	14.73	10	9.64	16.64
	12	1.75	26	18	17.73	12	11.57	20.03
	14	2.0	29.9	21	20.67	14	13.3	23.36
	16	2.0	34.5	24	23.67	16	15.3	26.75
	20	2.5	42.8	30	29.16	20	18.7	32.95
JT-YXODS	4	0.7	9.8	7	6.78	4.5	4.2	7.65
	5	0.8	11.8	8	7.78	5	4.7	8.79
	6	1.0	14.2	10	9.78	6	5.7	11.05
	8	1.25	17.9	13	12.73	8	7.64	14.38
	10	1.5	21.8	15	14.73	10	9.64	16.64
	12	1.75	26	18	17.73	12	11.57	20.03
	14	2	29.9	21	20.67	14	13.3	23.36
	16	2	34.5	24	23.67	16	15.3	26.75

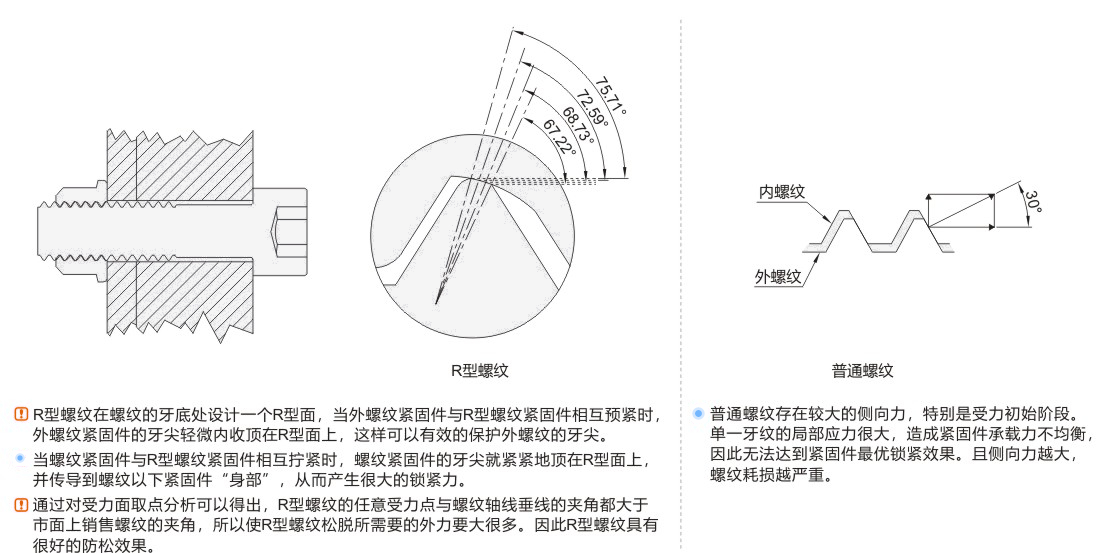

R型螺纹的设计原理与锁紧受力情况
