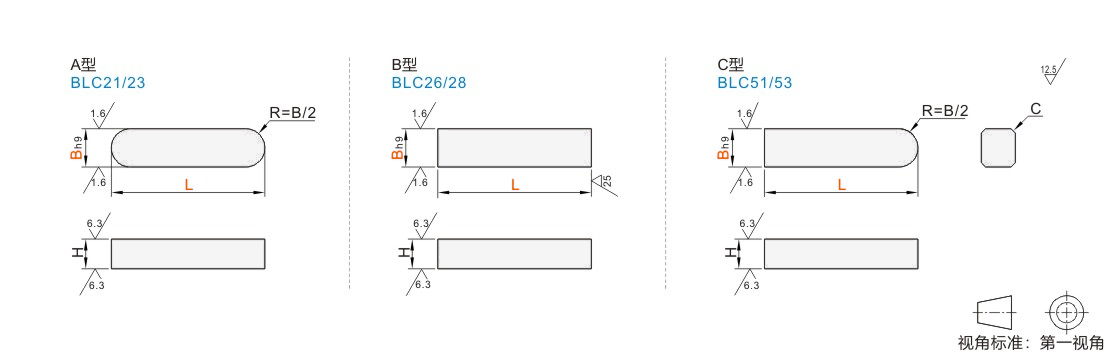

精密平键 A型/B型/C型

图片仅供参考

精密平键 A型/B型/C型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	抗拉强度	类型
JT-XIMUD	S45C	600N/mm²以上	精密型 ● A型
JT-XIMUQ	SUS316	600N/mm²以上	精密型 ● A型
JT-XIMUX	45 ● S45C	600N/mm²以上	精密型 ● B型
JT-XIMUM	0Cr17Ni12Mo2	600N/mm²以上	精密型 ● B型
JT-XIMOD	S45C	600N/mm²以上	精密型 ● C型
JT-XIMOQ	SUS316	600N/mm²以上	精密型 ● C型

L尺寸公差

L	公差
8~10	0 -0.15
11~18	0 -0.18
19~30	0 -0.21
19~30	0 -0.21	31~50	0 -0.25
51~80	0 -0.30	31~50	0 -0.25
81~100	0 -0.35

JISB1301-1996（新JIS标准）

选型参数

选型表

型号			L	H		C	适用轴径
代码	Bh9		L	H		C	适用轴径
A型 JT-XIMUD JT-XIMUQ B型 JT-XIMUX JT-XIMUM C型 JT-XIMOD JT-XIMOQ	2	0 -0.025	10 15 20	2	0 -0.025	0.2	6~8
	3	0 -0.025	8 10 12 15 16 20 25 30	3	0 -0.025		8~10
	4	0 -0.030	8 10 12 14 15 16 18 20 22 24 25 30 35 40	4	0 -0.030		10~12
	5		10 12 14 15 16 18 20 22 24 25 28 30 32 35 40 45 50 55 60	5		0.3	12~17
	6		10 12 14 15 16 18 20 22 24 25 28 30 32 35 40 45 50 55 60	6			17~22
	7	0 -0.036	15 20 22 24 25 28 30 32 35 40 45 50 55 60 65 70	7	0 -0.036		20~25
	8		15 20 22 24 25 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 100	7	0 -0.090		22~30
	10		20 25 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 100	8		0.5	30~38
	12	0 -0.043	25 30 35 40 45 50 55 60 65 70 75 80 85 90 100	8		0.5	38~44
