两端内螺纹圆形支柱
图片仅供参考
收藏 分享

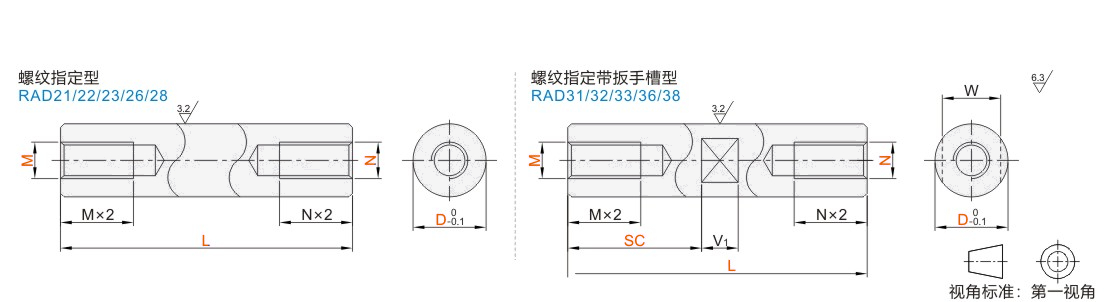

两端内螺纹圆形支柱

产品属性： 结构类型 单件 尺寸选择方式 L/螺纹尺寸指定型 轴端形状 两端内螺纹形 支柱形状 圆形支柱 种类筛选 支柱
产品型号： 请点击左侧选项进行选型
代码代码分类材质表面处理
JT-PBNUDL尺寸指定型 / 螺纹指定型SS400—
JT-PBNQDL尺寸指定型 / 螺纹指定带扳手槽型SS400—
JT-PBNUUL尺寸指定型 / 螺纹指定型SS400发黑
JT-PBNQUL尺寸指定型 / 螺纹指定带扳手槽型SS400发黑
JT-PBNUQL尺寸指定型 / 螺纹指定型SS400无电解镀镍
JT-PBNQQL尺寸指定型 / 螺纹指定带扳手槽型SS400无电解镀镍
JT-PBNUXL尺寸指定型 / 螺纹指定型SUS304—
JT-PBNQXL尺寸指定型 / 螺纹指定带扳手槽型SUS304—
JT-PBNUML尺寸指定型 / 螺纹指定型A2017本色阳极氧化
JT-PBNQML尺寸指定型 / 螺纹指定带扳手槽型A2017本色阳极氧化
L公差
15~300 ±0.2
300.5~600±0.3
600.5~1020±0.4


选型参数
型号
最小单位0.5M·N
代码DL
JT-PBNUD
JT-PBNUU
JT-PBNUQ
JT-PBNUX
JT-PBNUM		5 15.0~60.0 2.6 3
6 3 4
8 15.0~160.0 3 4 5
10 20.0~360.0 4 5 6
12 25.0~420.0 5 6 8
15 30.0~520.0 6 8 10
20 40.0~520.0 6 8 10 12
25 50.0~620.0 6 8 10 12 16
30 60.0~720.0 6 8 10 12 16 20
35 75.0~820.0 8 10 12 16 20 24
40 75.0~920.0 10 12 16 20 24
50 75.0~ 1020.0 12 16 20 24
型号
最小单位0.5最小单位1M·N
W
V1
代码DLSC
JT-PBNQD
JT-PBNQU
JT-PBNQQ
JT-PBNQX
JT-PBNQM		5 15.0~60.00~50 2.6 3410
6 3 45
8 15.0~ 160.0 0~150 3 4 57
10 20.0~360.0 0~350 4 5 68
12 25.0~420.0 0~408 5 6 81012
15 30.0~520.0 0~508 6 8 1013
20 40.0~520.0 6 8 10 1217
25 50.0~620.00~610 6 8 10 12 1622
30 60.0~720.00~705 6 8 10 12 16 202716
35 75.0~820.00~805 8 10 12 16 20 2430
40 75.0~920.00~900 10 12 16 20 243620
50 75.0~ 1020.00~ 1000 12 16 20 2441
