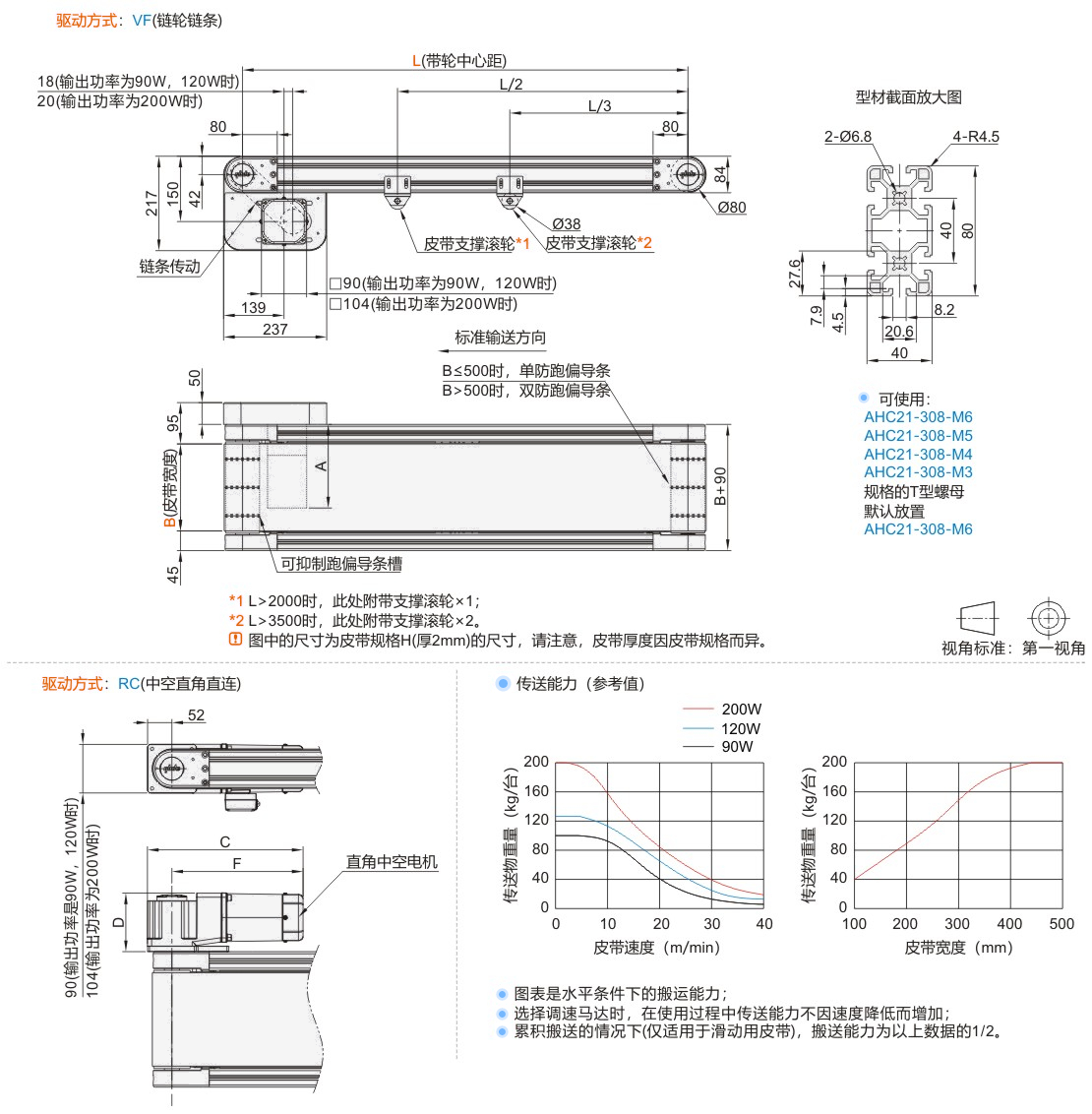

平皮带输送机头部驱动双槽型材

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 型材	材质 / 马达盖板	材质 / 带轮固定座	表面处理 / 型材	表面处理 / 马达盖板	表面处理 / 带轮固定座	类型
JT-OFKOD	铝材	铝材	铝材	阳极氧化处理	喷涂	喷涂	重载型 ● 导条防跑偏型

特长：适用中大型物体的传送，承载能力强，外形美观，结构稳定；广泛应用于自动化和物流行业。

齿轮箱减速比

A尺寸表

输出功率 (W)	马达		减速比	A
输出功率 (W)	规格	制造商	减速比	A
90	速度控制马达	中国大陆	12.5~18	217.5
	速度控制马达		25~180
	三相马达		12.5~18
	三相马达		25~180
	速度控制马达	精研	12.5~18	197
	速度控制马达		25~180	217
	三相马达		12.5~18	186
	三相马达		25~180	206
120	速度控制马达	中国大陆	12.5~18	217.5
	速度控制马达		25~180
	三相马达		12.5~18
	三相马达		25~180
200	速度控制马达		12.5~18	248
	速度控制马达		25~180
	三相马达		12.5~18
	三相马达		25~180

F、C、D尺寸表

输出功率 (W)	马达		F	C	D
输出功率 (W)	规格	制造商	F	C	D
90	三相马达	精研	233	278	111
90	速度控制马达		244	289
120	三相马达		233	278
120	速度控制马达		244	289
200	三相马达		269	321	125
200	速度控制马达		281	333	125

平皮带宽度-带轮中心距适配对应表

表内“●”为推荐尺寸，“一”为定制尺寸。

选型参数

选型表

型号		L 最小单位5	马达选择					马达品牌选择	驱动方式选择
代码	B(最小单位10)	L 最小单位5	输出功率(W)	电压(V)	规格	齿轮头减速比	皮带规格	马达品牌选择	驱动方式选择
JT-OFKOD	100~1200	600~5000	90 120 200	TA100(单相) TA220(单相)	SCM (速度控制马达)	12.5 15 18 25 30 36 50 60 75 90 100 120 150 180	A(普通规格：PVC绿色) B(普通规格：PVC白色) E(电子零件用：PVC绿色) J(无皮带 )	T(中国大陆品牌) JS(精研马达)	VF (链轮链条)
				SA200(三相)	INV (变频器)			T(中国大陆品牌) JS(精研马达)	VF (链轮链条)
				TA100(单相) TA220(单相)	SCM (速度控制马达)			JS(精研马达)	RC (直角中空直连)
				SA200(三相)	INV (变频器)			JS(精研马达)	RC (直角中空直连)
				NV(无马达)	NM (无马达)	NH (无齿轮头)		W (无马达、齿轮头)	NZ (无马达、齿轮头)

选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。
选择了无马达、齿轮头时，主机将以部件状态交货。

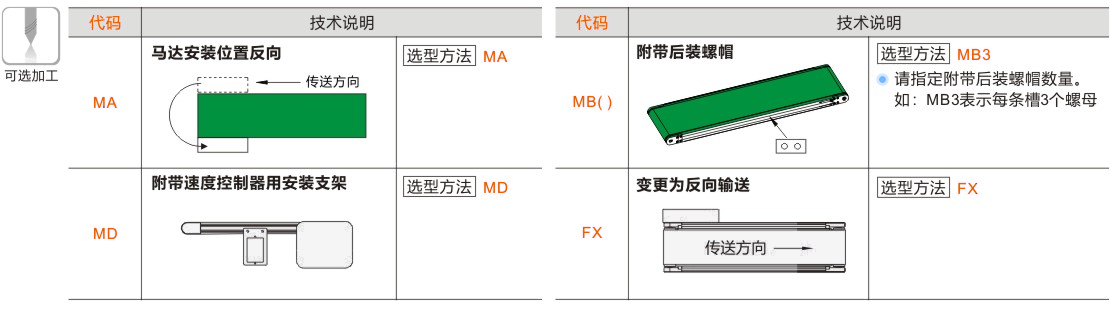

可选加工参数
