三点式按压转动平面锁

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 基座	材质 / 把手	材质 / 锁舌	表面处理 / 基座	表面处理 / 把手	表面处理 / 锁舌	类型
JT-TBYLQ●	ZDC5	ZDC5	S45C	镀砂铬	镀砂铬	镀锌	把手按压转动式 ● 锁芯一体式按钮 ● 带锁芯
JT-TBYLF●	ZDC5	ZDC5	S45C	喷无光黑	喷无光黑	镀锌	把手按压转动式 ● 锁芯一体式按钮 ● 带锁芯
JT-TXYSU	SUS304	SUS304	SUS304	拉丝	拉丝	—	把手按压转动式 ● 锁芯一体式按钮 ● 带锁芯
JT-TXYSO	SUS304	SUS304	SUS304	拉丝	拉丝	—	把手按压转动式 ● 锁芯一体式按钮 ● 无锁芯
JT-TBYLO●	ZDC5	ZDC5	S45C	镀珍珠铬	镀珍珠铬	镀蓝白锌	把手按压转动式 ● 锁芯一体式按钮 ● 带锁芯
JT-TBYLX●	ZDC5	ZDC5	S45C	镀珍珠铬	镀珍珠铬	镀蓝白锌	把手按压转动式 ● 锁芯一体式按钮 ● 无锁芯

特点：
● 锁舌旋转90°实现开启锁闭功能；
● JT-TBYLQ-A87.5,JT-TBYLF-A87.5锁芯
无防盗功能，一字螺丝刀能开启；
● 可左旋或右旋使用。
JT-TBYLQ-A87.5,JT-TBYLQ-A121,
JT-TBYLF-A87.5,JT-TBYLF-A121,
JT-TBYLO,JT-TBYLX,JT-TXYSU
锁舌孔尺寸：□ 8×8
JT-TBYLQ-A147,JT-TBYLF-A147
锁舌孔尺寸：□ 10×10
JT-TXYSO
锁舌孔尺寸：□ 8×8
带锁芯型配置钥匙：2把

选型参数

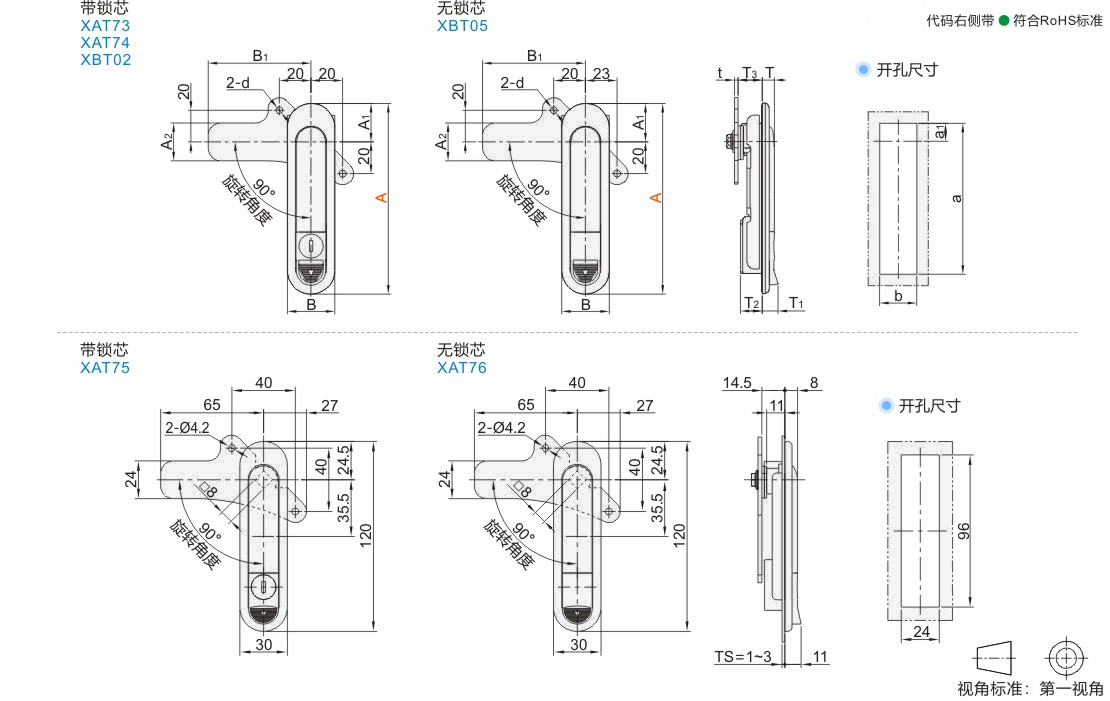

选型表

型号		A1	A2	B	B1	d	T	T1	T2	T3	t	a	b	a1	TS(适用门板厚度)	参考重量 (kg)
代码	A	A1	A2	B	B1	d	T	T1	T2	T3	t	a	b	a1	TS(适用门板厚度)	参考重量 (kg)
JT-TBYLQ JT-TBYLF	87.5	24.3	24	28.5	65	4.2	8	10.5	11	15	2.3	62.5	23.5	11.5	1~4	0.215
	121	24.3	24	30	65		8	10.5	13.5		2.3	95.5	23.5	11.5		0.29
	147	28.5	25	33	72		9	11			3	117	26.5	13.5		0.37
JT-TXYSU	118	20	24	29.5	65	10.5	10.5	—		14	3	96	24	—	1~3	0.272
JT-TXYSU	144	（26）		33		5	（9.3）	（6.3）	（15.5）	15	2	116	26.5			0.34
JT-TXYSO	118	（20）		29.5					（13）	14		95	23.5			0.28
JT-TXYSO	144	（26）		33					（15.5）	15		116	26.5			0.34

型号	参考重量 (kg)
代码	参考重量 (kg)
JT-TBYLO	0.20
JT-TBYLX	0.19
