超重载快装固定调节脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	强度等级	表面处理	类型
JT-UBCSD	碳钢	—	镀锌	固定调节型
JT-UBCSU	碳钢	—	镀铬	固定调节型
JT-UBCSQ	碳钢	—	镀硬铬	固定调节型
JT-UBCSF	碳钢	—	无电解镀镍	固定调节型
JT-UBCSO	碳钢	—	镀锌镍合金(本色)	固定调节型
JT-UBCSX	碳钢	8.8级	镀锌	固定调节型
JT-UBCSL	碳钢	8.8级	镀铬	固定调节型
JT-UBCSM	碳钢	8.8级	镀硬铬	固定调节型
JT-UBCSG	碳钢	8.8级	无电解镀镍	固定调节型
JT-UBCDS	碳钢	8.8级	镀锌镍合金(本色)	固定调节型

特点：该款脚杯的螺杆与底座为螺钉连接，底部有六角沉孔，可以进行快速安装使用。
由于市面上钢材为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
因螺杆无退刀槽，会导致螺母距螺杆底部六角位置会有1~2mm左右余量无法拧下。
底部螺丝与螺杆用263螺纹胶连接，使用温度建议-55°C~180°C。

选型参数

选型表

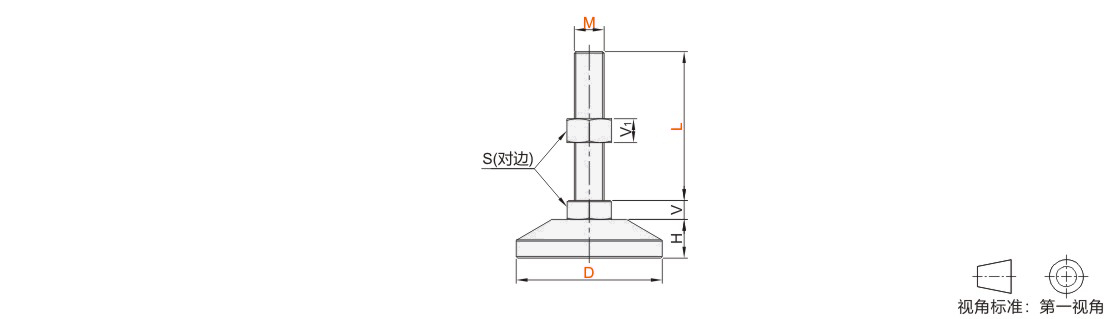

型号		M	L	螺距	S	H	V	V1	垂直承载能力(Kg)		参考重量 (Kg/pcs)
代码	D	M	L	螺距	S	H	V	V1	8.8级螺杆	普通螺杆	参考重量 (Kg/pcs)
JT-UBCSD JT-UBCSU JT-UBCSQ JT-UBCSF JT-UBCSO JT-UBCSX JT-UBCSL JT-UBCSM JT-UBCSG JT-UBCDS	80	20	100	2.5	30	26	12.5	16	3500	1800	1
			150								1.2
			200								1.3
		24	100	3	36		15	19	4500	2200	1.2
			150								1.4
			200								1.6
		30	100	3.5	46		18.7	24	6200	3000	1.5
			150								1.8
			200								2.1
	100	20	100	2.5	30		12.5	16	4200	2200	1.4
			150								1.6
			200								1.7
		24	100	3	36		15	19	5300	3000	1.6
			150								1.8
			200								2
		30	100	3.5	46		18.7	24	7300	4000	1.9
			150								2.2
			200								2.5
	120	20	100	2.5	30	27	12.5	16	4900	2400	1.9
			150								2
			200								2.2
		24	100	3	36		15	19	6100	3700	2.1
			150								2.1
			200								2.4
		30	100	3.5	46		18.7	24	8400	5900	2.4
			150								2.7
			200								2.9
