关节接头双耳固定型

图片仅供参考

关节接头双耳固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHQLD	SS400	镀镍	固定型 ● 双耳型
JT-UHQLU	SUS304	—	固定型 ● 双耳型

本产品销售时附送销子和挡圈。

选型参数

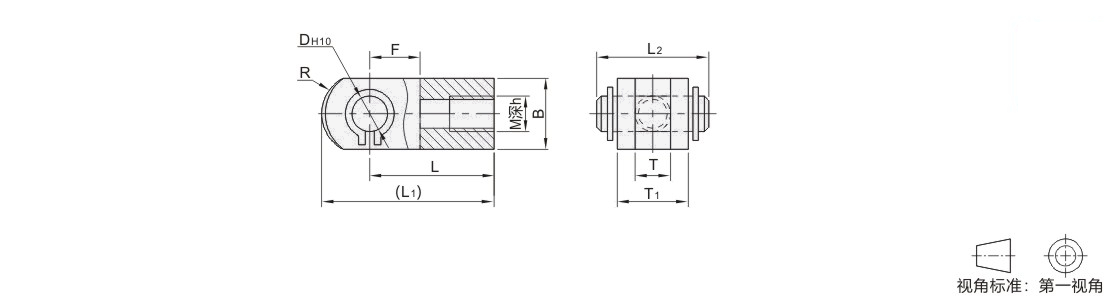

选型表

型号		适用气缸内径	L1	B	L	M	h	R	F	DH10		T		T1	L2
代码	规格	适用气缸内径	L1	B	L	M	h	R	F	DH10		T		T1	L2
JT-UHQLD JT-UHQLU	Y6	6	19	8	14	M3×0.5	5	5	5	4	+0.048 0	4.2	+0.3 0	8	12
	Y10	10	19	8	14	M4×0.7	5	5	5	4	+0.048 0	4.2		8	12
	Y12	12	21	10	16	M5×0.8	7	6.3	7	5	+0.048 0	5.2		10	14.6
	Y16	16	32	12	25	M6×1.0	7	8.1	15		+0.058 0	6.5		12	16.6
	Y16A	16	28	12	21	M6×1.0	11	8.1	10		+0.048 0	6.5		12	16.6
	Y20	20	34	16	25	M8×1.25	9	10.3	11	8	+0.058 0	8.2		16	21
	Y25	25	41	20	30	M10×1.25	11	12.8	14	10	+0.058 0	10.2		20	25.6
	Y32	32	42	22		M14×1.5	14	12				18.2		36	41.6
	Y40	40	42	22		M14×1.5	14	12				18.2		36	41.6
	Y50	50	56	28	40	M18×1.5	18	16	20	14	+0.070 0	22.2		44	50.6
	Y63	63	56	28	40	M18×1.5	18	16	20	14	+0.070 0	22.2		44	50.6
