选择代码

代码参数

主体材质

表面处理

轴固定形式

齿面硬度

选型参数

模数 *

齿数 *

齿轮内孔直径P(mm) *

6~65/1

螺旋方向 *

图片仅供参考

交错轴斜齿轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	齿面硬度	表面处理	齿轮精度 (JIS B 1702-1)
JT-KZXSD	代码 / 圆孔型	相当于 S45C	一	一	8级
JT-KZXDD	代码 / 螺钉锁紧型	相当于 S45C	一	一	8级
JT-KZXUD	代码 / 键槽孔型	相当于 S45C	一	一	8级
JT-KZXSU	代码 / 圆孔型	相当于 S45C	一	发黑	8级
JT-KZXDU	代码 / 螺钉锁紧型	相当于 S45C	一	发黑	8级
JT-KZXUU	代码 / 键槽孔型	相当于 S45C	一	发黑	8级
JT-KZXSQ	代码 / 圆孔型	相当于 S45C	HRC40~55	发黑	9级
JT-KZXDQ	代码 / 螺钉锁紧型	相当于 S45C	HRC40~55	发黑	9级
JT-KZXUQ	代码 / 键槽孔型	相当于 S45C	HRC40~55	发黑	9级
JT-KZXSF	代码 / 圆孔型	SUS304	一	一	8级
JT-KZXDF	代码 / 螺钉锁紧型	SUS304	一	一	8级
JT-KZXUF	代码 / 键槽孔型	SUS304	一	一	8级
JT-KZXSO	代码 / 圆孔型	MC尼龙	一	一	9级
JT-KZXDO	代码 / 螺钉锁紧型	MC尼龙	一	一	9级
一	代码 / 键槽孔型	MC尼龙	一	一	9级

螺钉尺寸表

键槽与齿的位置关系并非固定
键槽详细尺寸见产品简介；
轴孔规格为圆孔时不带螺孔。

选型参数

选型表

型号		齿数	内孔直径PH7 最小单位1		螺旋方向	d	D	B	H
代码	模数		圆孔型螺钉锁紧型	键槽孔型

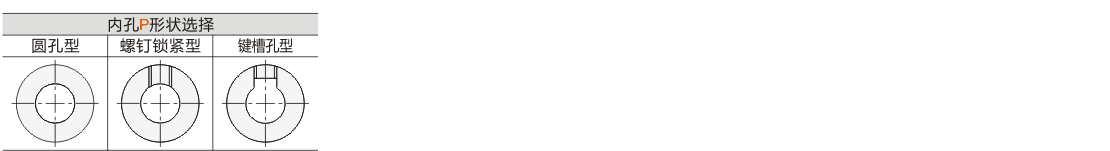

代码	模数		圆孔型螺钉锁紧型	键槽孔型						圆孔型 JT-KZXSD JT-KZXSU JT-KZXSQ JT-KZXSF JT-KZXSO 螺钉锁紧型 JT-KZXDD JT-KZXDU JT-KZXDQ JT-KZXDF JT-KZXDO 键槽孔型 JT-KZXUD JT-KZXUU JT-KZXUQ JT-KZXUF	1.0	13	6 6.35 7	—	L（左） R（右）	18.38	20.38	10	15	20	10
15	6 6.35 7~10	8	21.21	23.21	18
20	8~16	8·10~13	28.28	30.28	25
26	10~20	10~17	36.77	38.77	30
30	10~25	10~22	42.43	44.43	35
1.5	10	8	—	21.21	24.21	15	16	25	10
	13	10~14	10~12	27.58	30.58		23
	15	10~16	10~13	31.82	34.82		25
	20	12~20	12~17	42.43	45.43		30
	26	12~30	12~26	55.15	58.15		40
	30	12~33	12~30	63.64	66.64		45
2.0	10	12~13	12	28.28	32.28	20	22	35	15
	13	12~20	12~17	36.77	40.77		30
	15	12~25	12~22	42.43	46.43		35
	20	15~33	15~30	56.57	60.57		45
	26	20~46	20~44	73.54	77.54		60
	30	20~51	20~47	84.85	88.85		65
2.5	10	12~17	12~14	35.36	40.36	22	26	38	16
	13	15~25	15~22	45.96	50.96		35
	15	15~30	15~26	53.03	58.03		40
	20	20~46	20~44	70.71	75.71		60
	26	20~56	20~50	91.92	96.92		70
	30	20~65	20~50	106.JT-VMPSLCSFZMPNZFZ	111.JT-VMPSLCSFZMPNZFZ		80
3.0	10	15~24	15~21	42.43	48.43	25	34	43	18
	13	20~33	20~30	55.15	61.15		45
	15	20~38	20~34	63.64	69.64		50
	20	20~46	20~44	84.85	90.85		60
	26	20~65	20~50	110.31	116.31		80
	30	20~65	20~50	127.28	133.28		90

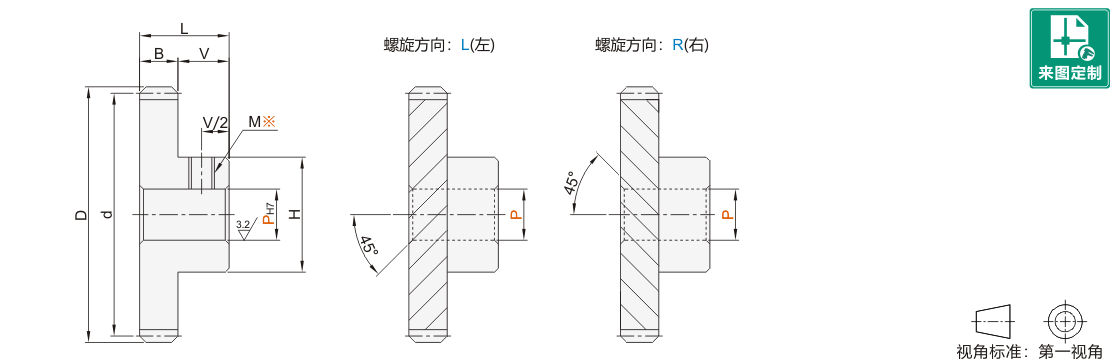

在交错轴之间使用时螺旋方向相同（L和L或者R和R），在平行轴之间使用时螺旋方向不同（L和R），请配合使用。
当选键槽孔的轴孔直径10、键槽宽4.0mm（高1.8mm）的规格时，请将P尺寸指定为10K。

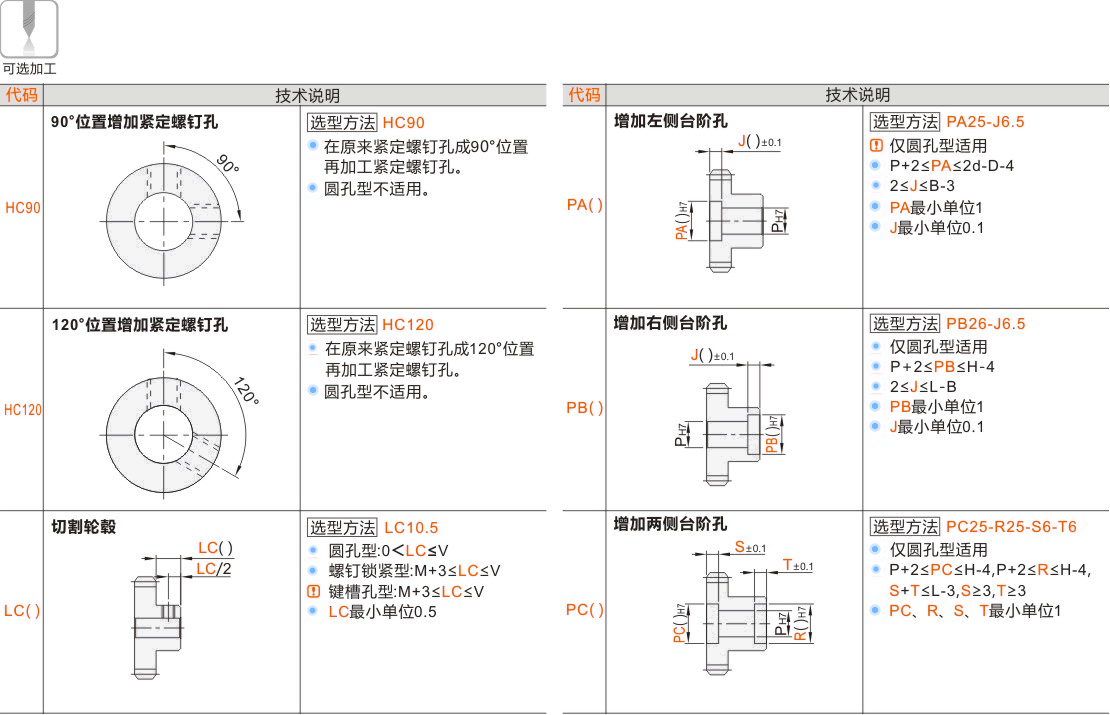

可选加工参数
