滚子轴承随动器可分离型无侧板无内圈

图片仅供参考

滚子轴承随动器可分离型无侧板无内圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

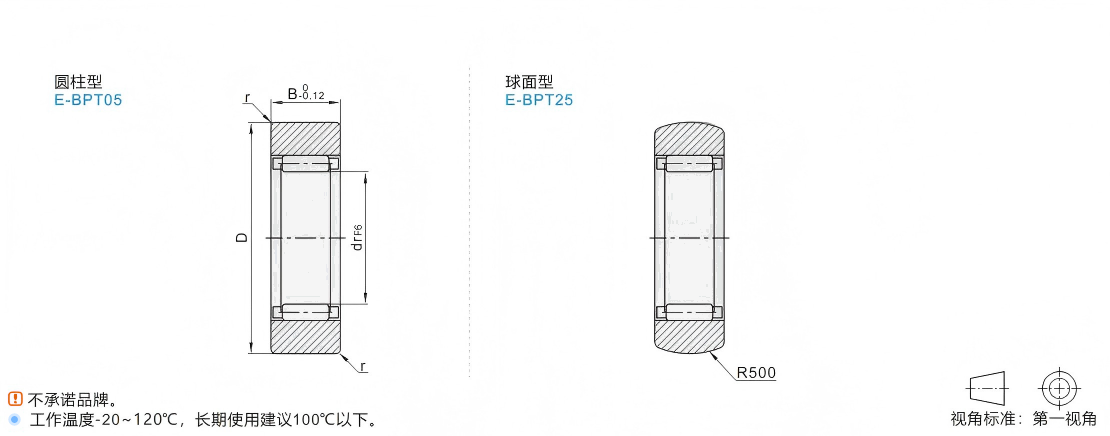

代码	材质 / 国际	材质 / 相当	类型
JT-VXFYSO	GCr15	SUJ2	带侧板内圈型 ● 圆柱型
JT-VXFYUO	GCr15	SUJ2	带侧板内圈型 ● 球面型

圆柱型D公差：

D	公差
16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

选型参数

选型表

型号		密封圈	drF6		D	B	r	基本额定负荷(KN)				极限转速 (rpm)	重量 (g)
型号								Cr(动)		Cor(静)
代码	规格							钢	不锈钢	钢	不锈钢
圆柱型 JT-VXFYSO 球面型 JT-VXFYUO	5	— (无密封圈)	7	+0.022 +0.013	16	7.8	0.5	2.17	1.74	1.91	1.53	13440	8.9
	6		10	+0.022 +0.013	19	9.8	0.5	3.33	2.66	3.64	2.91	11200	13.9
	8		12	+0.027 +0.016	24	9.8	1	4.52	3.62	4.71	3.77	8400	23.5
	10		14		30	11.8	1.5	7.83	6.26	7.74	6.2	6720	42.5
	12		16		32			8.4	6.72	8.72	6.98	5600	49.5
	15		20	+0.033 +0.020	35			9.92	7.94	11.44	9.15	4480	50
	17		22		40	15.8		14.08	11.26	16.72	13.38	3950	90
	20		25		47			15.52	12.42	19.6	15.68	3360	135
	25		30		52			16.64	13.31	22.72	18.18	2690	152
	30		38	+0.041 +0.025	62	19.8		24.4	19.52	36.32	29.06	2240	255
	35		42		72			25.92	20.74	40.48	32.38	1920	375
	40		50		80		2	28.72	22.98	43.52	34.82	1680	420
	45		55	+0.049 +0.030	85			29.92	23.94	53.12	42.5	1500	460
	50		60	+0.049 +0.030	90			31.12	24.9	57.36	45.89	1340	500

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
规格5～8为尼龙保持架，规格8以上为钢制保持架。
