平条系列铝合金型材

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理
ATY05	A6063-T5	喷砂氧化

切断面未进行氧化处理。
最大使用长度：5800~5850mm；
整条标准长度：6000~6020mm。
可定制表面处理。

选型参数

选型表

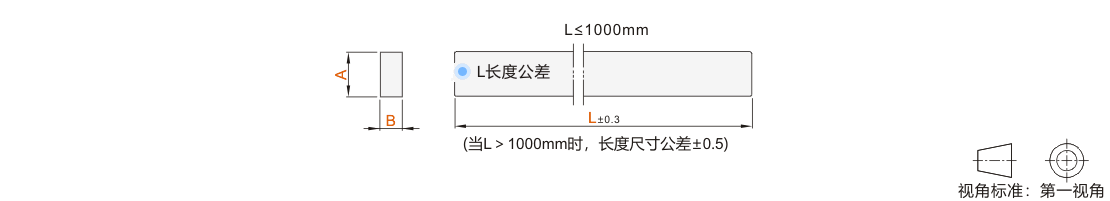

型号			L 最小单位1	截面尺寸	每米重量Kg/m (理论值)	截面积(mm²)	截面惯性矩
代码	A	B	L 最小单位1	截面尺寸	每米重量Kg/m (理论值)	截面积(mm²)	ℓx	ℓy
ATY05-Y	10	3	50~6000	10×3	0.09	30	0.002×10⁴	0.025×10⁴
	15	2		15×2	0.09	30	0.001×10⁴	0.056×10⁴
	15	3		15×3	0.13	45	0.0034×10⁴	0.084×10⁴
	20	2		20×2	0.11	40	0.0013×10⁴	0.133×10⁴
		3		20×3	0.17	60	0.0045×10⁴	0.20×10⁴
		5		20×5	0.28	100	0.002×10⁴	0.333×10⁴
	25	2		25×2	0.14	50	0.00167×10⁴	0.260×10⁴
		3		25×3	0.21	75	0.0056×10⁴	0.391×10⁴
		5		25×5	0.35	125	0.0026×10⁴	0.651×10⁴
	30	2		30×2	0.17	60	0.002×10⁴	0.45×10⁴
		3		30×3	0.25	90	0.00675×10⁴	0.675×10⁴
		5		30×5	0.42	150	0.031×10⁴	1.125×10⁴
	40	3		40×3	0.33	120	0.009×10⁴	1.6×10⁴
	40	5		40×5	0.55	200	0.0417×10⁴	2.67×10⁴
	50	3		50×3	0.42	150	0.011×10⁴	3.125×10⁴
	50	5		50×5	0.69	250	0.052×10⁴	5.21×10⁴
	60	5		60×5	0.83	300	0.06×10⁴	9.00×10⁴
	80	5		80×5	1.10	400	0.08×10⁴	21.33×10⁴
	100	5		100×5	1.38	500	0.10×10⁴	41.67×10⁴

实际重量与理论重量之间存在轻微差异，这主要源于生产工艺、包装材料等因素的影响。
