还有0项未选择重置

选择代码

代码参数

挡块

衬套材质

衬套类型

选型参数

导柱直径D(mm) *

总长L(mm) *

导套长度B(mm) *

弹簧长度F(mm) *

40~190/10

图片仅供参考

装卸型钢球导柱组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / 导柱/导套	材质 / 钢球	材质 / 钢球保持架	材质 / 挡块	材质 / 弹簧	硬度 / 导柱	硬度 / 导套	硬度 / 钢球	表面处理 / 挡块	类型
JT-JAQUQ	高刚性	SUJ2	SUJ2	A5056	—	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	—	装卸型 ● 无挡块
JT-JAQXQ	标准型	SUJ2	SUJ2	A5056	—	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	—	装卸型 ● 无挡块
JT-JAQUF	高刚性	SUJ2	SUJ2	聚缩醛	—	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	—	装卸型 ● 无挡块
JT-JAQXF	标准型	SUJ2	SUJ2	聚缩醛	—	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	—	装卸型 ● 无挡块
JT-JAQUD	高刚性	SUJ2	SUJ2	A5056	S45C	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	发黑	装卸型 ● 可动挡块
JT-JAQUL	标准型	SUJ2	SUJ2	A5056	S45C	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	发黑	装卸型 ● 可动挡块
JT-JAQUU	高刚性	SUJ2	SUJ2	聚缩醛	S45C	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	发黑	装卸型 ● 可动挡块
JT-JAQUM	标准型	SUJ2	SUJ2	聚缩醛	S45C	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	发黑	装卸型 ● 可动挡块
JT-JAQUO	高刚性	SUJ2	SUJ2	A5056	S45C	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	发黑	装卸型 ● 固定挡块
JT-JAQUG	标准型	SUJ2	SUJ2	A5056	S45C	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	发黑	装卸型 ● 固定挡块
JT-JAQUX	高刚性	SUJ2	SUJ2	聚缩醛	S45C	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	发黑	装卸型 ● 固定挡块
JT-JAQQS	标准型	SUJ2	SUJ2	聚缩醛	S45C	SWP-B	58 HRC ~ 高频淬火 (深度1.5~2.0mm)	58HRC ~	62~67 HRC	发黑	装卸型 ● 固定挡块

高刚性钢球导柱组件(使用的高刚性钢球衬套)的钢球数约为标准型钢球导柱组件的1.6倍，以低成本实现了接近于滑动导柱的刚性。

JT-JAQUQ/JT-JAQUF导柱端面有中心孔，孔径Ø2~Ø5，深度5~6。

选型参数

选型表

型号		L	B	F 最小单位10	E
代码	D	L	B	F 最小单位10	E
(高刚性) (标准型) 无挡块无挡块 JT-JAQUQ JT-JAQXQ JT-JAQUF JT-JAQXF 可动挡块可动挡块 JT-JAQUD JT-JAQUL JT-JAQUU JT-JAQUM 固定挡块固定挡块 JT-JAQUO JT-JAQUG JT-JAQUX JT-JAQQS	20	80 90 100 110 120 130 140 150 160 170 180 200	50	40 ~ 190	50
	20	80 90 100 110 120 130 140 150 160 170 180 200	60	40 ~ 190	50
	22	80 90 100 110 120	50	40 ~ 140	50
	22	80 90 100 110 120	60	40 ~ 140	60
	25	80 90 100 110 120 130	60	40 ~ 150	60
	25	80 90 100 110 120 130	80	40 ~ 150	75
	28	100 110 120 130 140 150 160	60	50 ~ 150	60
			80		75
			100		75
	32	120 130 140 150 160	80	70 ~ 190	75
	32	120 130 140 150 160	100	70 ~ 190	90
	38	140 150 160 170 180	80	80 ~ 190	75
	38	140 150 160 170 180	100	80 ~ 190	90
	45	140 150 160 170 180	100	80~190	90
	45	140 150 160 170 180	120	80~190	110
	50	160 170 180 200	100	80~190	90
	50	160 170 180 200	120	80~190	110
	60	160 170 180 200	100	80 ~ 190	90
	60	160 170 180 200	120	80 ~ 190	110

E	S	S1
50	0 ~ 19	15
60	0 ~23	20
75	0 ~30	25
90	0 ~37	30
110	0 ~47	35

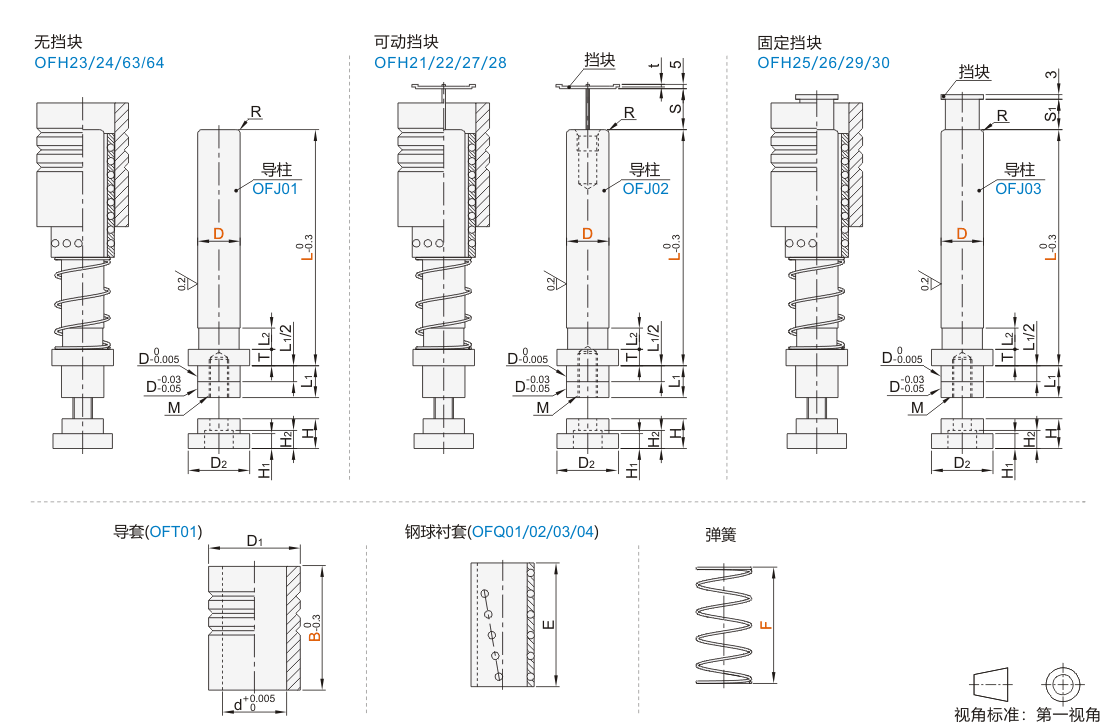

D		D2	L1	L2	H	H1	H2	T	t	M	R	导套			附件螺钉
D		D2	L1	L2	H	H1	H2	T	t	M	R	d	D1		附件螺钉
20	+0.020 +0.015	28	15	10	14	7	8.5	5	1.6	M8深18	2.0	26	37	0 -0.007	TAC01 -M8-L25
22		30	16					8			3.0	28	40
25		35	18					8			3.0	31	45
28	+0.025 +0.020	36	20		16	8	10.5	10		M10深22	3.5	36	50		TAC01 -M10-L30
32	+0.025 +0.020	40	23	12	16	8	10.5	10		M10深22	3.5	40	55	0 -0.008	TAC01 -M10-L30
38	+0.030 +0.025	49	27		18	10	12.5	12	2.0	M12深27	4.0	48	64		TAC01 -M12-L35
38		49	27									48	64			45	55	32	15	55	74
50		+0.035 +0.030	62	35								20	12			14.5	15	M14深31		4.5	60	83	0 -0.010	TAC01 -M14-L40
60	72	+0.035 +0.030	42	70	95							20	12			14.5	15	M14深31		4.5			0 -0.010	TAC01 -M14-L40
