快速接头 管塞型
图片仅供参考
收藏 分享

快速接头 管塞型

产品属性： 性价比 标准型 类型 管塞型 允许流体 空气 工作压力(MPa) 0~1 种类筛选 快速接头
产品型号： 请点击左侧选项进行选型
代码材质表面处理类型
JT-TRGSQ碳钢镀镍管塞型 ● PF内螺纹型
JT-TRGSFSUS304—管塞型 ● PF内螺纹型
JT-TRGSM碳钢镀镍管塞型 ● PM外螺纹型
JT-TRGSGSUS304—管塞型 ● PM外螺纹型
JT-TRGDQ碳钢镀镍管塞型 ● PH管安装型
JT-TRGDFSUS304—管塞型 ● PH管安装型
JT-TRGDM碳钢镀镍管塞型 ● PP螺帽拧入型
JT-TRGDGSUS304—管塞型 ● PP螺帽拧入型

特点：
将流体快速、准确的自由连接：
只要将公插头套进母插座，就能简单的实现连接。连接时间短，效率增高；
公插头与母插座处于连接状态时甚至在压力下也可旋转，因此避免了软管中扭曲应力的产生；
快速接头易于维护与更换。
技术优势：
连接过程中没有空气侵入；
标准化的尺寸及安装可应对广泛的流体设置用途。

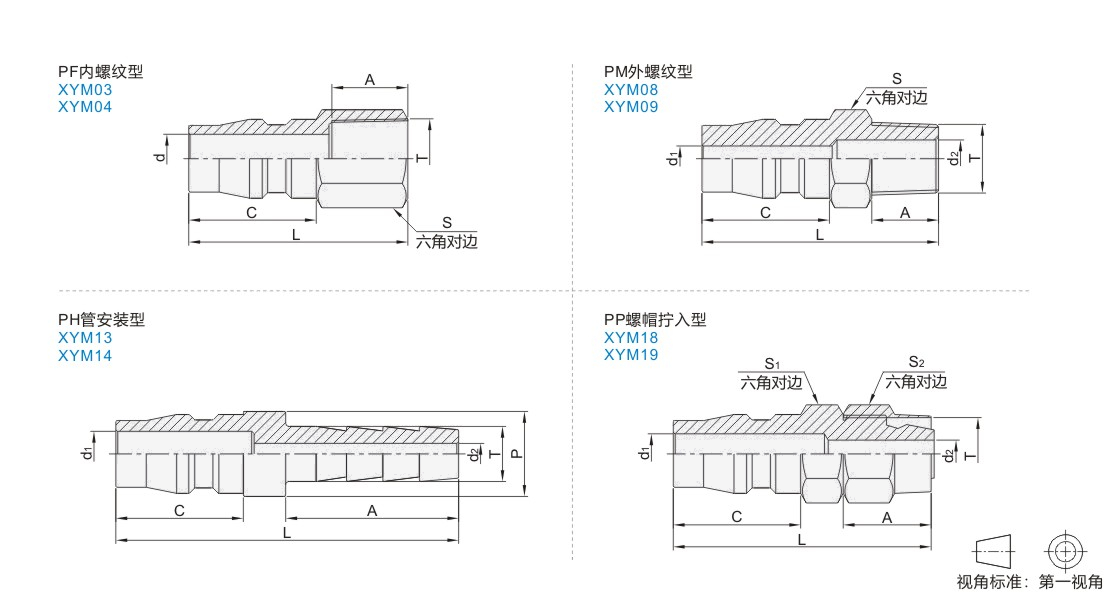

选型参数

PF内螺纹型

型号
L
C
S
A
T
d
代码规格
JT-TRGSQ
JT-TRGSF		02PF3619.815.8216PT1/43.75
03PF38.220.552117.2PT3/8
04PF41.320.823.920.7PT1/2


PM外螺纹型

型号
L
C
S
A
T
d1
d2
代码规格
JT-TRGSM
JT-TRGSG		02PM4019.9813.9712.95PT1/43.757.5
03PM39.7520.216.9512.9PT3/810.5
04PM43.0220.521.9114.85PT1/212.5


PH管安装型

型号
L
C
P
A
T
d1
d2
代码规格
JT-TRGDQ
JT-TRGDF		02PH5619.781428.48.83.754.5
03PH56.3620.214.829.410.85.5
04PH59.4520.3216.8628.413.56.8


PP螺帽拧入型

型号
L
C
S1
S2
A
T
配管尺寸
d1
d2
代码规格
JT-TRGDM
JT-TRGDG		02PP44.0219.7813.9613.95158×53.753.5
03PP4420.3615.815.815.110×6.55.5
04PP44.520.2516.9516.9514.512×86.5


技术参数

应用范围流体连接
工作压力8~10KGF/CM²
工作温度(-20~80℃)碳钢材质
(-20~200℃)SUS304材质
适用介质空气
