输送机滚筒安装座轴承型/张紧型圆头型

图片仅供参考

输送机滚筒安装座轴承型/张紧型圆头型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 本体	材质 / 轴承	表面处理	类型
JT-OKBFS	ADC12	钢	表面喷塑	输送机滚筒安装座 ● 轴承型
JT-OKBFD	ABS	一	一	输送机滚筒安装座 ● 轴承型
JT-OKBFU	ADC12	一	表面喷塑	输送机滚筒安装座 ● 张紧型
JT-OKBFQ	ABS	一	一	输送机滚筒安装座 ● 张紧型

仅JT-OKBFS发货时带轴承。

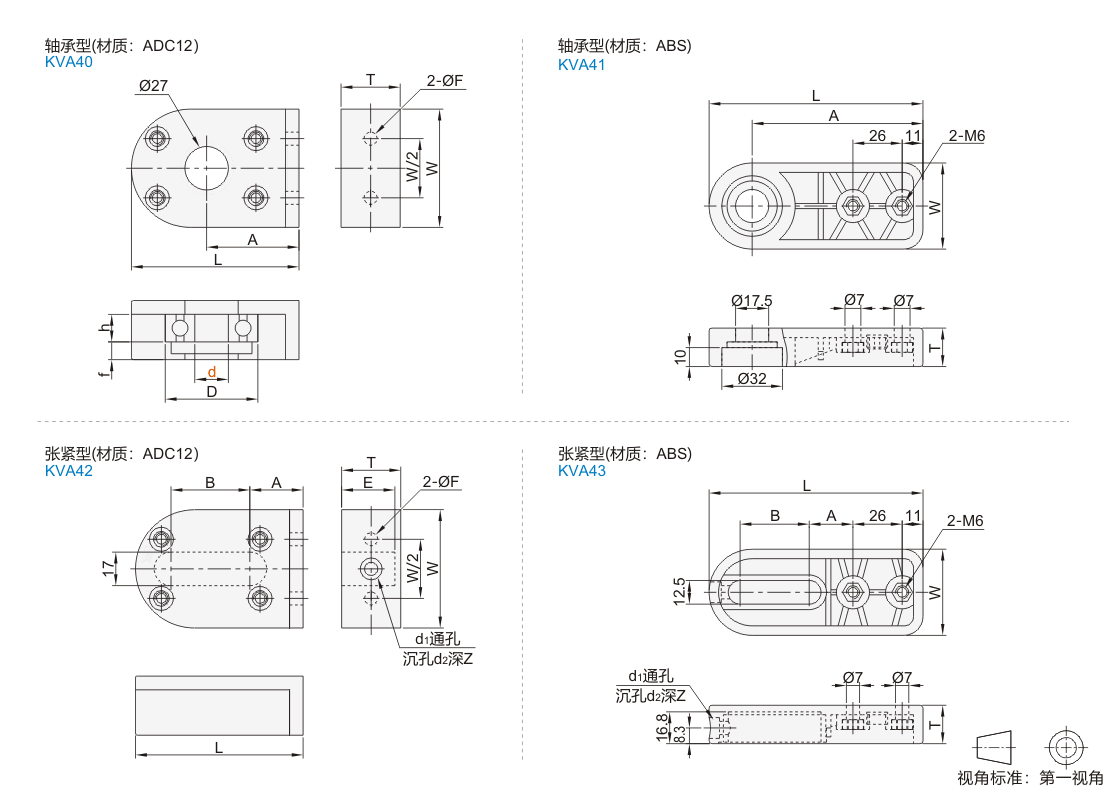

选型参数

轴承型

型号		d	L	A	W	T	F	f
代码	适用铝型材规格	d	L	A	W	T	F	f
JT-OKBFS	3060	17 20 25	85	47	60	30	8.2	9
JT-OKBFS	4080	17 20 25	100	57.5	80	40	9	15
JT-OKBFD	—	—	113	90.25	45.5	20.3	—	—

JT-OKBFS使用轴承尺寸

d	轴承型号	D	h
17	BAY6303ZZ	47	14
20	BAY6204ZZ		14
25	BAY6005ZZ		12

张紧型

型号		L	A	B	E	W	T	F	d1	d2	Z
代码	适用铝型材规格	L	A	B	E	W	T	F	d1	d2	Z
JT-OKBFU	3060	85	27	40	27	60	30	8.2	6.6	11	6.3
JT-OKBFU	4080	100	32	45	35	80	40	9	9	14	8
JT-OKBFQ	—	113	23.15	36.5	—	45.5	20.3	—	7	11	5.5
