支柱固定夹长圆孔开口式

图片仅供参考

支柱固定夹长圆孔开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(螺钉)	类型
JT-PNKSD	S45C	发黑	TAC01	长圆孔型
JT-PNKSU	S45C	喷细砂无电解镀镍	TAC21	长圆孔型
JT-PNKDD	A6063	黑色阳极氧化	TAC01	长圆孔型
JT-PNKUD	SUS304	—	TAC21	长圆孔型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

DH7公差和垂直度均为开口槽加工前的公差。

附件螺钉

D	JT-PNKSD/ 11		JT-PNKSU/JT-PNKUD
8	对应代码 TAC01	M5×10 1个	对应代码 TAC21	M5×10 1个
10		M5×16 1个		M5×16 1个
12		M5×16 1个		M5×16 1个
15		M5×20 1个		M5×20 1个
20		M6×25 1个		M6×25 1个
25		M6×30 1个		M6×30 1个
30		M8×35 1个		M8×35 1个
35		M8×40 1个		M8×40 1个

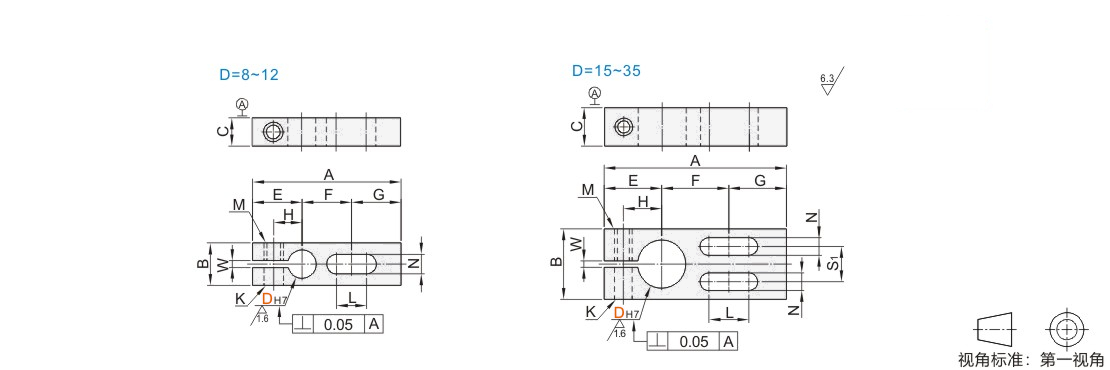

选型参数

选型表

型号			A	B	C	E	F	G	H	L	M	N	S1	K	W
代码	DH7		A	B	C	E	F	G	H	L	M	N	S1	K	W
JT-PNKSD JT-PNKSU JT-PNKDD JT-PNKUD	8	+0.015 0	42	12	8	14	14	14	8	8.5	M5	5.5	—	5.5	1.2~2.3
	10	+0.015 0	45	16	9	15	15	15	9	9.5
	12	+0.018 0	49	16	9	16	17	16	10	10.5
	15	+0.018 0	57	22	12	18	21	18	12	12.5			11
	20	+0.021 0	69	28	16	22	25	22	15	15.5	M6	6.6	14	6.6
	25		83	32	19	25	33	25	18	18.5	M6	6.6	16	6.6
	30		95	40	19	29	37	29	21	20	M8	9	20	9
	35	+0.0250	104	45	22	32	40	32	24	23	M8	9	22	9
