挡块

类型

选型参数

导柱外径D(mm) *

总长L(mm) *

模架用导柱

图片仅供参考

模架用导柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	类型
JT-JALSD	SUJ2	58HRC~ 高频淬火 (深度1.5~2.0mm)	装卸型 ● 无挡块
JT-JALSU	SUJ2	58HRC~ 高频淬火 (深度1.5~2.0mm)	装卸型 ● 可动挡块
JT-JALSQ	SUJ2	58HRC~ 高频淬火 (深度1.5~2.0mm)	装卸型 ● 固定挡块
JT-JALDD	SUJ2	58HRC~ 高频淬火 (深度1.5~2.0mm)	压入型 ● 无挡块
JT-JALDU	SUJ2	58HRC~ 高频淬火 (深度1.5~2.0mm)	压入型 ● 可动挡块
JT-JALDQ	SUJ2	58HRC~ 高频淬火 (深度1.5~2.0mm)	压入型 ● 固定挡块

导柱采用高频淬火，中心无硬度，安装时请勿使用硬物敲击。

选型参数

选型表

型号		L
代码	D	L
无挡块 JT-JALSD 可动挡块 JT-JALSU 固定挡块 JT-JALSQ	20	80 90 100 110 120 130 140 150 160 170 180 200
	22	80 90 100 110 120
	25	80 90 100 110 120 130
	28	100 110 120 130 140 150 160
	32	120 130 140 150 160
	38	140 150 160 170 180
	45	140 150 160 170 180
	50	160 170 180 200
	60	160 170 180 200
无挡块 JT-JALDD 可动挡块 JT-JALDU 固定挡块 JT-JALDQ	20	100 110 120 130 140 150 160 170 180
	22	120 130 140 150 160 170 180
	25	120 130 140 150 160 170 180
	28	140 150 160 170 180 190 200
	32	160 170 180 190 200 220 240
	38	180 190 200 220 240 260
	45	180 190 200 220 240 260
	50	200 220 240 260
	60	200 220 240 260

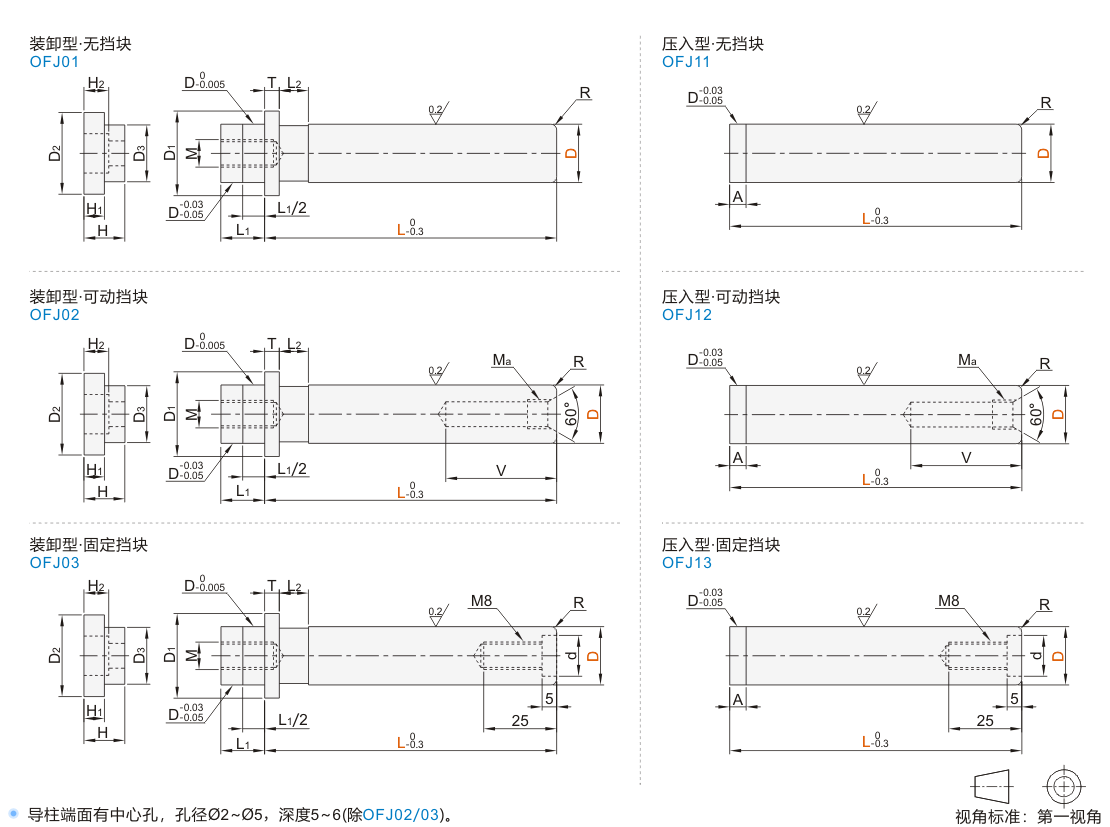

D		D1	Ma ×螺距	L1	L2	V	T	M	d	A	R	D2	D3	H	H1	H2	附件螺钉(仅装卸型)
20	+0.020 +0.015	29	M10×1.5	15	10	38	5	M8深18	14	4	2.0	28	19.5	14	7	8.5	TAC01 -M8-L25
22		31	M10×1.5	16		42	8				3.0	30	21.5
25		35	M12×1.5	18		50	8				3.0	35	24.5
28	+0.025 +0.020	39		20		50	10	M10深22		5	3.5	36	27.5	16	8	10.5	TAC01 -M10-L30
32	+0.025 +0.020	44		23	12	60	10	M10深22		5	3.5	40	31.5	16	8	10.5	TAC01 -M10-L30
38	+0.030 +0.025	53	M16×1.5	27	12	60	12	M12深27	20	6	4.0	49	37.5	18	10	12.5	TAC01 -M12-L35
45	+0.030 +0.025	59		32	15	70	12	M12深27		6	4.0	55	44.5	18	10	12.5	TAC01 -M12-L35
50	+0.035 +0.030	69		35			15	M14深31		7	5.0	62	49.5	20	12	14.5	TAC01 -M14-L40
60	+0.035 +0.030	79		42			15	M14深31		7	5.0	72	59.5	20	12	14.5	TAC01 -M14-L40
