规格 *

方形丝杠支座组件（侧面带孔型）

图片仅供参考

方形丝杠支座组件（侧面带孔型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ②	材质 / ③	材质 / ④	表面处理 / ①③	类型
JT-IVXLM	S45C	SUJ2	弹簧钢	聚氨酯	发黑	带缓冲块型 ● 支撑侧

轴承已经封入适量锂皂基抗极压润滑脂。

轴承为双铁盖。

使用JIS 6级的径向轴承、最适用于高精度、高速旋转用途。

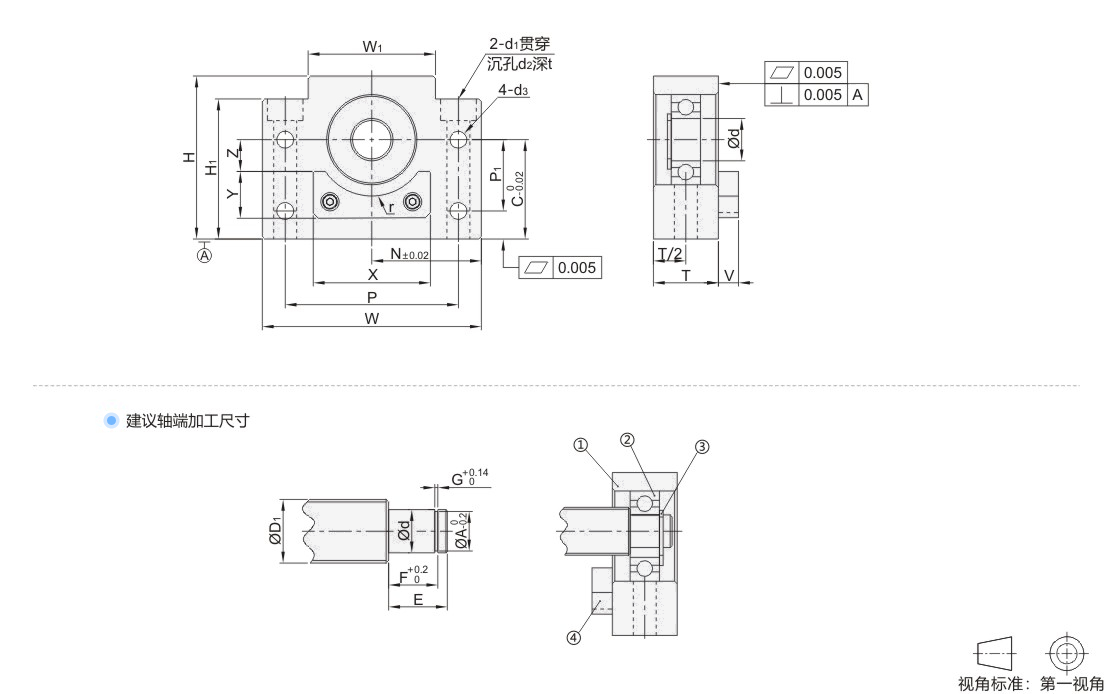

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承 6级	1
③	C型挡圈	1
④	聚氨酯缓冲块	1

选型参数

选型表

型号		Ød	T	W	H	C	W1	H1	P	P1	Ød1	Ød2	t	Ød3	N	缓冲块尺寸					建议轴端加工尺寸							使用 C型挡圈
型号																缓冲块尺寸					搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸
代码	规格															X	Y	Z	r	V	ØD1	Ød		ØA	E	F	G
JT-IVXLM	10	8	20	60	39	22	34	32.5	46	15	6.6	11	5	5.5	30	34	10	6	12	10	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
	12	10		60	43	25	35	32.5	46	18			1.5		30	34	13	7	14		14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
	15	15		70	48	28	40	38	54	18			6.5		35	42	16	7	17		18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15
	17	17	23	86	64	39	50	55	68	28	9	14	8.5	6.6	43	54	19	10	22		20/25	17	-0.005 -0.014	16.2	16	13.15		TBP01-17
	20	20	26	88	60	34	52	50	70	22	9	14	8.5	6.6	44	54	20	10	23		25/28/30	20	-0.005 -0.014	19	19	13.35	1.35	TBP01-20
	25	25	30	106	80	48	64	70	85	33	11	17.5	11	9	53	66	23	13	28		30/32/36	25	-0.005 -0.014	23.9	20	16.35	1.35	TBP01-25
	30	30	32	128	89	51	76	78	102	33	14	20	13	11	64	80	28	15	33		36/40	30	-0.005 -0.015	28.6	21	17.75	1.75	TBP01-30
	35	35	32	140	96	52	88	79	114	35	14	20	13	11	70	88	32	17	38		40/45	35	-0.008 -0.018	33	22	18.75	1.75	TBP01-35
	40	40	37	160	110	60	100	90	130	37	18	26	17.5	14	80	100	35	20	42		50	40	-0.008 -0.018	38	23	19.95	1.95	TBP01-40
	50	50	40	170	130	70	106	95	138	40	18	26	17.5	14	85	108	38	23	47		63	50	-0.008 -0.018	47	27	22.2	2.2	TBP01-50
