滑动式方形插销弹片锁定

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-QAROX	SUS304	震动抛光	中程距离 ● 弹片式锁定

选型参数

选型表

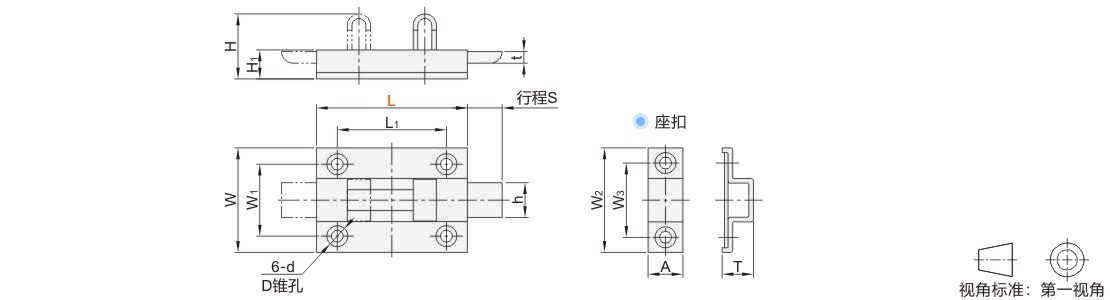

型号		L1	W	W1	W2	W3	A	H	H1	h	S	T	t	锥孔		参考重量 (kg/pcs)
代码	L	L1	W	W1	W2	W3	A	H	H1	h	S	T	t	d	D	参考重量 (kg/pcs)
JT-QAROX	25	16	22	16	23	16	10	14	7	8	10	8.5	3	3.2	4.4	0.011
	38	28	30	20	31	20.5	10.5	18	8.7	10	10	9	3	3.5	7	0.026
	50	34	38	25	38	28	12	27	12	13	12.5	12.5	4	3.5		0.06
	65	47	45	31	45	32	15	28	12.5	15	15	13.5	5	4.2		0.10

暂未上传文档资料

滑动式方形插销 弹片锁定
