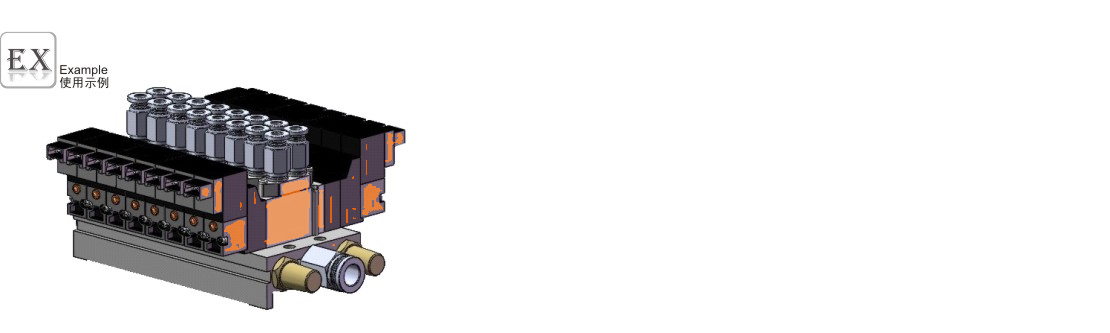

SY系列先导式二位/三位五通阀组
图片仅供参考
收藏 分享

SY系列先导式二位/三位五通阀组

产品属性： 类型 先导式 适用系列 SY系列 位置数 二位五通/三位五通
产品型号： 请点击左侧选项进行选型 重新选型
代码主体材质类型
JT-UIXSD 铝合金先导式 ● SY系列

特点
● 控制阀集成阀组 ，既省空间 ，又节约成本；
● 统一进气 、排气 ，统一排线 ，节省组装时间 ，可立即插管使用；
● 同一阀组上的电磁阀可以实现二位五通 、三位五通多种组合方式；
● 组合灵活 ，扩充性强 ，可对所连接方向的控制阀数目进行任意组合或扩充。

选型参数

选型表

型号联数D
接管口径		P
进气口径		G
双位置
单电控		T
双位置
双电控		C
三位置双电控
中闭型		E
三位置双电控
中排型		F
三位置双电控
中压型		M
盲板		电压进气接头
类型
代码电磁阀系列
JT-UIXSDSY3
(SY3000系列)		1F~15F4 6 6 8 无指定
(无此电磁阀)
1~ 15		无指定
(无此电磁阀)
1 ~ 15		无指定
(无此电磁阀)
1 ~ 15		无指定
(无此电磁阀)
1 ~ 15		无指定
(无此电磁阀)
1 ~ 15		无指定
(无盲板)
1 ~ 14		DC24V直接头
SY5
(SY5000系列)		4 6 8 6 8 10 12
SY7
(SY7000系列)		4 6 8 106 8 10 12

选型时要满足 ：联数=所选电磁阀规格数量之和+盲板数量 。

此型号配2PCS消音器和3PCS堵头。

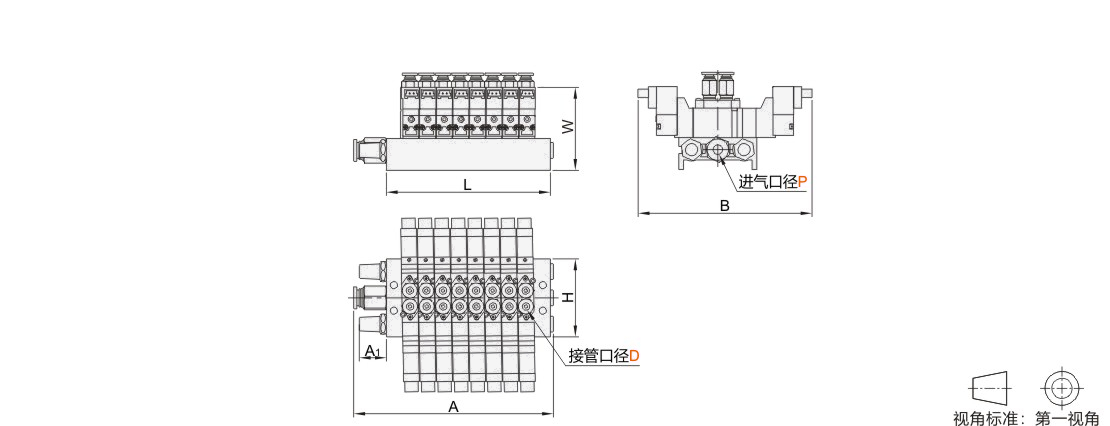

尺寸表

电磁阀
系列
电磁阀
规格
BWHA 1A
联数
1F2F3F4F5F6F7F8F9F10F11F12F13F14F15F
SY3
(SY3000系列)		G(单电控)81.355.2491748.55969.58090.5101111.5122132.5143153.5164174.5187195.5
T(双电控)117.7
C(中闭型)126.2
E(中排型)
F(中压型)
SY5
(SY5000系列)		G(单电控)99.859.359.817536985101117133149165181197213229245261277
T(双电控)135.2
C(中闭型)147.2
E(中排型)
F(中压型)
SY7
(SY7000系列)		G(单电控)114.162.36017557493112131150169188207226245264283302321
T(双电控)149.8
C(中闭型)162.8
E(中排型)
F(中压型)
电磁阀
系列
电磁阀
规格
L
联数
1F2F3F4F5F6F7F8F9F10F11F12F13F14F15F
SY3
(SY3000系列)		G(单电控)29.54050.56171.58292.5103113.5124134.5145155.5168176.5
T(双电控)
C(中闭型)
E(中排型)
F(中压型)
SY5
(SY5000系列)		G(单电控)3450668298114130146162178194210226242258
T(双电控)
C(中闭型)
E(中排型)
F(中压型)
SY7
(SY7000系列)		G(单电控)36557493112131150169188207226245264283302
T(双电控)
C(中闭型)
E(中排型)
F(中压型)

集成阀组成品电磁阀排序为 ：从集成阀组的进气口径侧起，
    依次布置双位置单电控 、双电控 ，三位置中闭型 、中排型、
    中压型和盲板。
