28系列三节式工业滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNNDQ	28	CF53	镀锌(黑色)	三节式 ● 全长伸展
JT-HNNDF	28	CF53	镀锌(蓝白)	三节式 ● 全长伸展

特点：
● 总行程能达到甚至超过滑轨本身长度，为全长伸展滑轨；
● 一侧内轨固定，另一侧内轨安装在需要移动的设备上；
● 方形截面既实现了结构紧凑又满足了高承载、低变形量的要求。
按根销售。
承载与重量仅供参考。

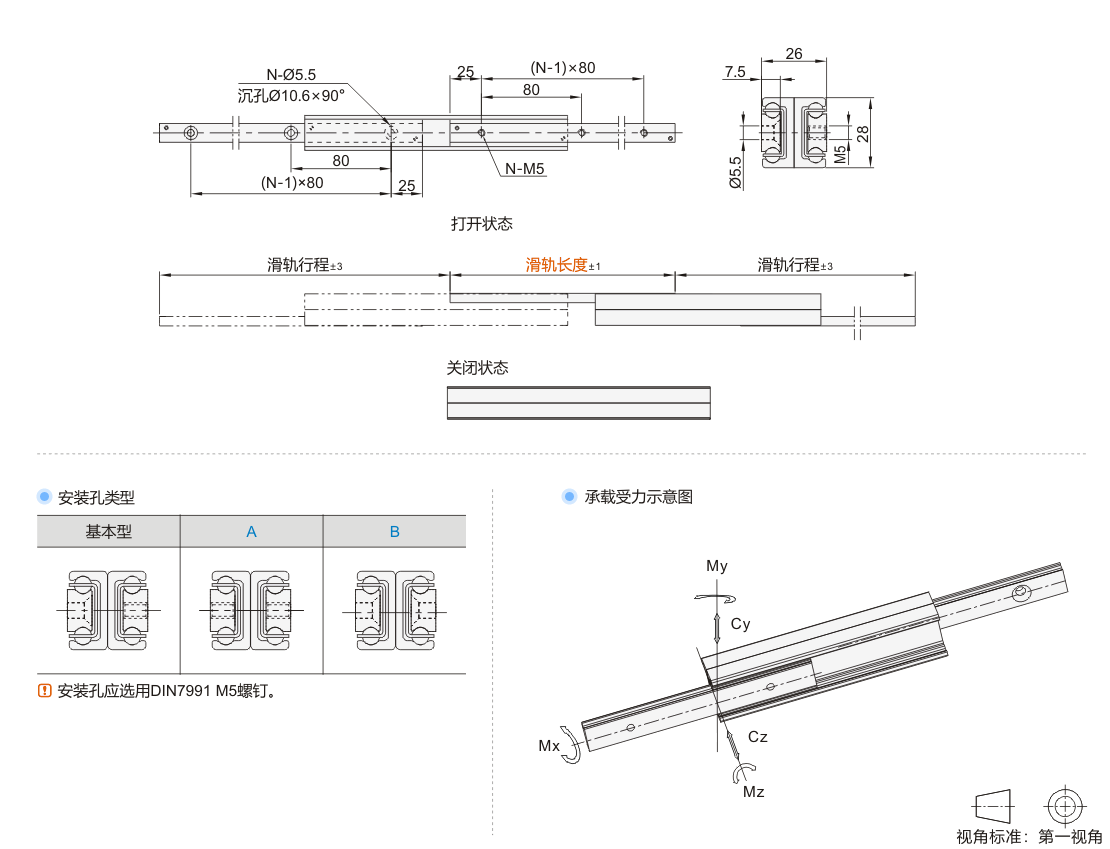

图示为安装孔类型为基本型。

选型参数

选型表

型号		安装孔类型	滑轨行程	N (安装孔数量)	承载力					承载系数 C100(N)	参考重量 (kg/pcs)
代码	滑轨长度	安装孔类型	滑轨行程	N (安装孔数量)	Cy(N)	Cz(N)	Mx(N·m)	My(N·m)	Mz(N·m)	承载系数 C100(N)	参考重量 (kg/pcs)
JT-HNNDQ JT-HNNDF	130	无指定 (基本型) A B	148	2	236	165	16	21	29	358	0.52
	210		232	3	433	303	27	59	83	656	0.84
	290		296	4	768	538	40	133	187	1155	1.16
	370		380	5	969	472	51	214	306	1456	1.48
	450		464	6	1170	386	62	315	450	1760	1.80
	530		548	7	1108	326	73	436	620	2065	2.12
	610		633	8	956	281	83	577	820	2370	2.44
	690		717	9	845	248	94	736	1051	2673	2.76
	770		801	10	754	220	105	915	1308	2978	1.69
	850		866	11	712	209	118	1166	1667	3489	3.40
	930		950	12	647	190	130	1390	1985	3785	3.72
	1010		1034	13	593	175	140	1633	2329	4086	4.04
	1090		1118	14	548	161	151	1894	2704	4389	4.04

C100代表内轨、滑块未伸出时所能承受的重量。
Cy/Cz代表内轨、滑块完全伸出时所能承受的重量。

暂未上传文档资料
