ECL11闭环同步带

图片仅供参考

ECL11闭环同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色 / 主体	使用温度	类型	类型
ECL11	5	聚氨酯	钢丝	浅灰色	0~80℃	T5	经济型
ECL11	10	聚氨酯	钢丝	浅灰色	0~80℃	T10	经济型
ECL11	5	聚氨酯	钢丝	浅灰色	0~80℃	AT5	经济型
ECL11	10	聚氨酯	钢丝	浅灰色	0~80℃	AT10	经济型

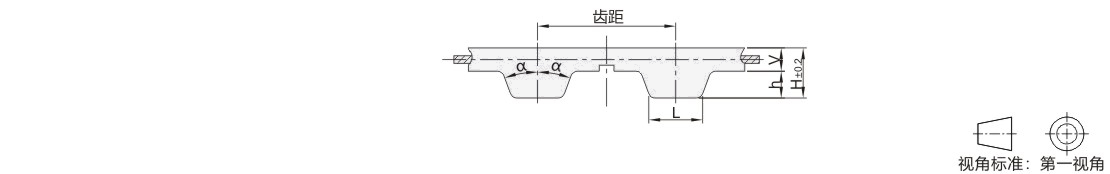

代码	齿形			齿距	2α		L	h		H	V
ECL11	T5			5	40°		1.8	1.2		2.4	1.2
	T10			10	40°		3.5	2.5		4.7	2.2
	AT5			5	50°		2.5	1.2		2.7	1.5
	AT10			10	50°		5	2.5		4.5	2

皮带宽度公差

皮带宽度(mm)			公差
3~30			±0.5
31~50			±0.8

适用于轻负载，低转速的传动系统。

同步带芯线采用螺旋缠绕的方式排列，分切后可能会看到芯线层，不影响产品性能。

聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。

选型参数

JT-VMIDD-T5(齿距：5）

型号				皮带周长	齿数		型号				皮带周长	齿数
代码			皮带公称宽度	皮带周长	齿数		代码			皮带公称宽度	皮带周长	齿数
JT-VMIDD-T5			100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	150	30		JT-VMIDD-T5			100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	545	109
				160	32						550	110
				165	33						560	112
				175	35						570	114
				185	37						575	115
				200	40						590	118
				210	42						600	120
				215	43						610	122
				220	44						620	124
				225	45						625	125
				230	46						630	126
				245	49						640	128
				250	50						650	130
				255	51						660	132
				260	52						675	135
				270	54						690	138
				280	56						700	140
				295	59						725	145
				300	60						750	150
				305	61						760	152
				310	62						780	156
				315	63						800	160
				320	64						815	163
				325	65						820	164
				330	66						830	166
				340	68						840	168
				345	69						850	170
				350	70						860	172
				355	71						885	177
				360	72						900	180
				365	73						920	184
				370	74						940	188
				375	75						970	194
				380	76						990	198
				385	77						1000	200
				390	78						1045	209
				395	79						1050	210
				410	82						1075	215
				420	84						1100	220
				425	85						1130	226
				430	86						1160	232
				435	87						1200	240
				440	88						1215	243
				445	89						1260	252
				450	90						1315	263
				455	91						1355	271
				460	92						1380	276
				470	94						1440	288
				475	95						1470	294
				480	96						1500	300
				500	100						/
				510	102
				515	103
				525	105
				530	106

JT-VMIDD-T10(齿距：10）

型号				皮带周长	齿数
代码			皮带公称宽度	皮带周长	齿数
JT-VMIDD-T10			150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	300	30
				320	32
				340	34
				350	35
				370	37
				390	39
				400	40
				410	41
				420	42
				440	44
				450	45
				460	46
				470	47
				480	48
				500	50
				510	51
				520	52
				530	53
				550	55
				560	56
				600	60
				610	61
				630	63
				650	65
				660	66
				670	67
				680	68
				690	69
				700	70
				720	72
				730	73
				740	74
				750	75
				760	76
				780	78
				800	80
				810	81
				820	82
				840	84
				850	85
				860	86
				880	88
				890	89
				900	90
				920	92
				950	95
				960	96
				970	97
				980	98
				1000	100
				1010	101
				1020	102
				1050	105
				1080	108
				1100	110
				1110	111
				1140	114
				1150	115
				1210	121
				1240	124
				1250	125
				1260	126
				1300	130
				1390	139
1460	146
2050	205

JT-VMIDD-AT5(齿距：5）

型号				皮带周长	齿数
代码			皮带公称宽度	皮带周长	齿数
JT-VMIDD-AT5			100 (10mm) 150 (15mm)	225	45
				255	51
				260	52
				280	56
				300	60
				305	61
				330	66
				340	68
				370	74
				375	75
				390	78
				420	84
				450	90
				455	91
				460	92
				480	96
				500	100
				525	105
				545	109
				550	110
				570	114
				600	120
				610	122
				620	124
				630	126
				660	132
				670	135
				710	142
				720	144
				750	150
				780	156
				825	165
				840	168
				860	172
				900	180
				920	184
				975	195
				990	198
				1020	204
				1030	206
				1050	210
				1075	215
				1125	225
				1260	252

JT-VMIDD-AT10(齿距：10）

型号				皮带周长	齿数
代码			皮带公称宽度	皮带周长	齿数
JT-VMIDD-AT10			150 (15mm) 200 (20mm) 250 (25mm)	370	37
				400	40
				500	50
				510	51
				540	54
				550	55
				560	56
				580	58
				600	60
				610	61
				630	63
				650	65
				660	66
				670	67
				690	69
				700	70
				730	73
				740	74
				780	78
				800	80
				810	81
				840	84
				880	88
				890	89
				920	92
				960	96
				980	98
				1000	100
				1010	101
				1050	105
				1080	108
				1100	110
				1250	125
				1400	140

暂未上传文档资料
