Y-EFA31 闭环同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色	使用温度	类型	类型
Y-EFA31	2	橡胶	玻璃纤维线	黑色	-20~80℃	S2M	标准型
Y-EFA31	3	橡胶	玻璃纤维线	黑色	-20~80℃	S3M	标准型
Y-EFA31	5	橡胶	玻璃纤维线	黑色	-20~80℃	S5M	标准型
Y-EFA31	8	橡胶	玻璃纤维线	黑色	-20~80℃	S8M	标准型

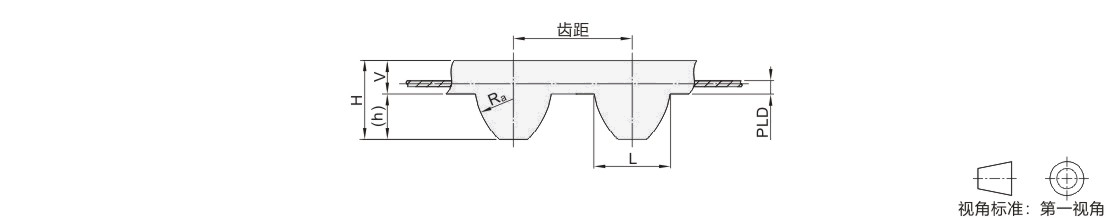

代码	齿形	齿距	L	(h)	H	V	Ra	PLD
Y-EFA31	S2M	2	1.3	0.76	1.31	0.55	1.3	0.254
	S3M	3	1.95	1.14	2.1	0.96	1.95	0.381
	S5M	5	3.25	1.91	3.61	1.7	3.25	0.480
	S8M	8	5.2	3.05	5	1.95	5.2	0.686

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8

选型参数

JT-RVABQD-S2M(齿距：2)

型号		皮带周长	齿数		型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
JT-RVABQD-S2M	40 (4mm) 60 (6mm) 100 (10mm)	86	43		JT-RVABQD-S2M	40 (4mm) 60 (6mm) 100 (10mm)	264	132	JT-RVABQD-S2M	40 (4mm) 60 (6mm) 100 (10mm)	594	297
		88	44				268	134			596	298
		90	45				270	135			600	300
		92	46				272	136			604	302
		94	47				274	137			606	303
		98	49				276	138			620	310
		100	50				278	139			630	315
		102	51				280	140			632	316
		104	52				282	141			650	325
		106	53				284	142			652	326
		108	54				286	143			654	327
		110	55				288	144			656	328
		112	56				292	146			660	330
		114	57				294	147			668	334
		116	58				296	148			676	338
		118	59				300	150			692	346
		120	60				304	152			700	350
		122	61				306	153			710	355
		124	62				308	154			726	363
		126	63				310	155			742	371
		128	64				312	156			752	376
		130	65				314	157			766	383
		132	66				316	158			796	398
		134	67				318	159			800	400
		136	68				320	160			810	405
		138	69				322	161			826	413
		140	70				324	162			828	414
		142	71				326	163			848	424
		144	72				328	164			856	428
		146	73				330	165			864	432
		148	74				332	166			898	449
		150	75				334	167			900	450
		152	76				336	168			940	470
		156	78				338	169			946	473
		158	79				340	170			950	475
		160	80				342	171			984	492
		162	81				344	172			1000	500
		164	82				350	175			1020	510
		166	83				354	177			1024	512
		168	84				360	180			1032	516
		170	85				364	182			1036	518
		172	86				370	185			1042	521
		174	87				372	186			1064	532
		176	88				374	187			1066	533
		178	89				376	188			1074	537
		180	90				380	190			1086	543
		182	91				386	193			1094	547
		184	92				390	195			1100	550
		186	93				400	200			1110	555
		188	94				406	203			1136	568
		190	95				408	204			1154	577
		192	96				410	205			1166	583
		194	97				416	208			1200	600
		196	98				420	210			1224	612
		198	99				426	213			1228	614
		200	100				428	214			/
		202	101				434	217
		204	102				436	218
		208	104				438	219
		210	105				440	220
		212	106				448	224
		216	108				452	226
		218	109	454			227
		220	110	456			228
222	111	460	230
224	112	468	234
226	113	474	237
230	115	480	240
232	116	486	243
234	117	490	245
236	118	494	247
238	119	500	250
240	120	506	253
242	121	520	260
244	122	524	262
248	124	530	265
250	125	532	266
252	126	540	270
254	127	550	275
256	128	558	279
258	129	560	280
260	130	572	286
262	131	580	290

JT-RVABQD-S3M(齿距：3)

型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
JT-RVABQD-S3M	60 (6mm) 100 (10mm) 150 (15mm)	93	31	JT-RVABQD-S3M	60 (6mm) 100 (10mm) 150 (15mm)	492	164
		99	33			498	166
		108	36			501	167
		120	40			513	171
		123	41			522	174
		129	43			525	175
		132	44			534	178
		141	47			540	180
		144	48			549	183
		147	49			552	184
		150	50			573	191
		156	52			579	193
		159	53			597	199
		162	54			621	207
		168	56			636	212
		171	57			648	216
		174	58			657	219
		177	59			690	230
		180	60			696	232
		183	61			720	240
		186	62			726	242
		189	63			735	245
		192	64			741	247
		195	65			768	256
		198	66			771	257
		201	67			789	263
		204	68			804	268
		207	69			810	270
		210	70			825	275
		213	71			831	277
		219	73			852	284
		222	74			858	286
		225	75			882	294
		228	76			885	295
		234	78			888	296
		237	79			900	300
		240	80			909	303
		243	81			918	306
		246	82			927	309
		249	83			936	312
		252	84			951	317
		255	85			954	318
		258	86			990	330
		261	87			999	333
		267	89			1050	350
		270	90			1119	373
		273	91			1134	378
		279	93			1146	382
		282	94			1176	392
		285	95			1188	396
		288	96			1260	420
		291	97			1299	433
		294	98			1419	473
		297	99			1530	510
		303	101			1587	529
		306	102			/
		309	103
		312	104
		315	105
		324	108
		327	109
		330	110
		333	111
		336	112
339	113
351	117
363	121
366	122
369	123
372	124
375	125
387	129
399	133
408	136
423	141
426	142
438	146
444	148
456	152
468	156
471	157
474	158
480	160
489	163

JT-RVABQD-S5M(齿距：5)

型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
JT-RVABQD-S5M	100 (10mm) 150 (15mm) 250 (25mm)	225	45	JT-RVABQD-S5M	100 (10mm) 150 (15mm) 250 (25mm)	770	154
		230	46			775	155
		255	51			800	160
		260	52			810	162
		275	55			830	166
		295	59			850	170
		300	60			860	172
		320	64			870	174
		325	65			900	180
		350	70			920	184
		360	72			940	188
		375	75			950	190
		380	76			965	193
		390	78			975	195
		400	80			1000	200
		410	82			1025	205
		420	84			1050	210
		425	85			1125	225
		435	87			1135	227
		440	88			1145	229
		445	89			1195	239
		450	90			1225	245
		475	95			1250	250
		490	98			1260	252
		500	100			1270	254
		520	104			1295	259
		525	105			1350	270
		550	110			1420	284
		560	112			1595	319
		565	113			1715	343
		570	114			1800	360
		575	115			2000	400
		600	120			/
		625	125
		635	127
		645	129
		650	130
		665	133
		670	134
		675	135
		695	139
		700	140
		710	142
		725	145
		740	148
		750	150
		765	153

JT-RVABQD-S8M(齿距：8)

型号		皮带周长	齿数	型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数	代码	皮带公称宽度	皮带周长	齿数
JT-RVABQD-S8M	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	352	44	JT-RVABQD-S8M	150 (15mm) 250 (25mm) 300 (30mm) 400 (40mm)	1224	153
		384	48			1240	155
		408	51			1248	156
		424	53			1272	159
		440	55			1280	160
		456	57			1296	162
		480	60			1304	163
		512	64			1312	164
		520	65			1344	168
		528	66			1352	169
		560	70			1384	173
		584	73			1392	174
		600	75			1400	175
		632	79			1424	178
		640	80			1440	180
		656	82			1480	185
		672	84			1520	190
		680	85			1552	194
		712	89			1600	200
		720	90			1680	210
		728	91			1728	216
		760	95			1760	220
		800	100			1776	222
		824	103			1800	225
		840	105			1808	226
		848	106			1880	235
		880	110			1952	244
		888	111			2000	250
		896	112			2120	265
		920	115			2160	270
		944	118			2240	280
		960	120			2304	288
		976	122			2400	300
		984	123			2496	312
		1000	125			2560	320
		1032	129			2600	325
		1040	130			2800	350
		1056	132			2880	360
		1096	137			2944	368
		1120	140			3200	400
		1136	142			3600	450
		1152	144			3720	465
		1160	145			3904	488
		1184	148			4400	550
		1192	149			/
		1200	150
		1216	152
