法兰型开口式支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

附件螺钉

安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

Ⓑ部可能带有开口槽。

选型参数

选型表

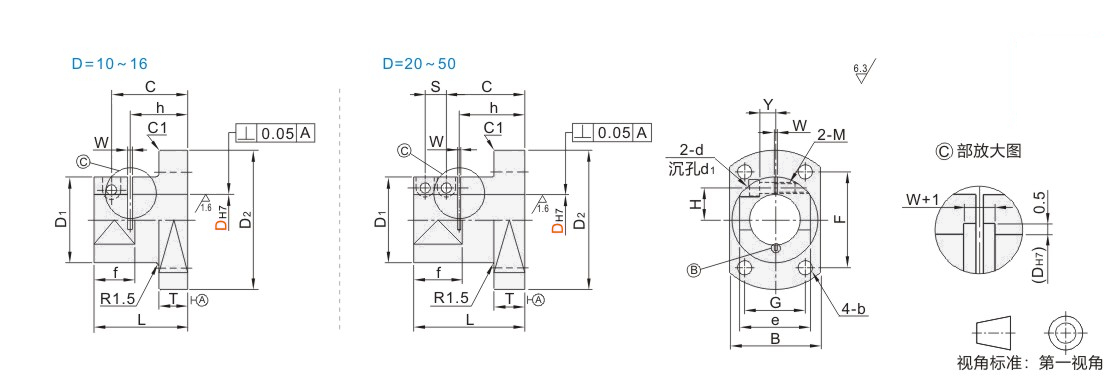

型号			D2	B	L	T	D1	F	G	b	C	S	H	Y	d	d1	M	h	f	e	W
代码	DH7		D2	B	L	T	D1	F	G	b	C	S	H	Y	d	d1	M	h	f	e	W
JT-PXYSD JT-PXYSU JT-PXYSX JT-PXYDD	10	+0.015 0	50	33	35	10	30	35	18	4.5	29	—	9	5	4.5	8	M4	22	15	20	1.2~2.3
	12	+0.018 0	52	35	35	10	32	37	20	4.5	29		11.5	6	4.5	8	M4	22	15	22
	15		58	40	39	12	35	40	24	5.5	32		12		5.5	10	M5	24	17	25
	16		58	40	39		35	40	24	5.5	32		12			10		24	17	25
	20	+0.021 0	73	45	50		40	50	28	6.6	33.8	10.5	14.5	7		9.5		27	25	30
	25		93	55	60		50	62	36	9	41.5	12	18.5	10	6.6	11	M6	34	28	35
	30		103	65	70	15	60	72	42	9	47	15	21.5		9	14	M8	38	34	45
	35	+0.025 0	108	70	80		65	75	45	11	55	17	24.5					44	39	50	1.2~3.5
	40		118	75	90		70	78	55	11	64	17	26.5	13				53	40	60
	50		138	90	110	18	85	95	60	14	77.5	21.5	32.5	16	11	17.5	M10	65	48	70
