螺纹M(mm) *

浮动接头偏角偏心法兰型

图片仅供参考

浮动接头偏角偏心法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装形式	材质	表面处理	环境温度 (℃)	使用压力(MPa) / 气缸	使用压力(MPa) / 液压缸	类型
JT-UQXSQ	法兰型	碳钢	黑色铬酸锌	-5~60	0~1	0~3.5	偏角偏心型

选型参数

选型表

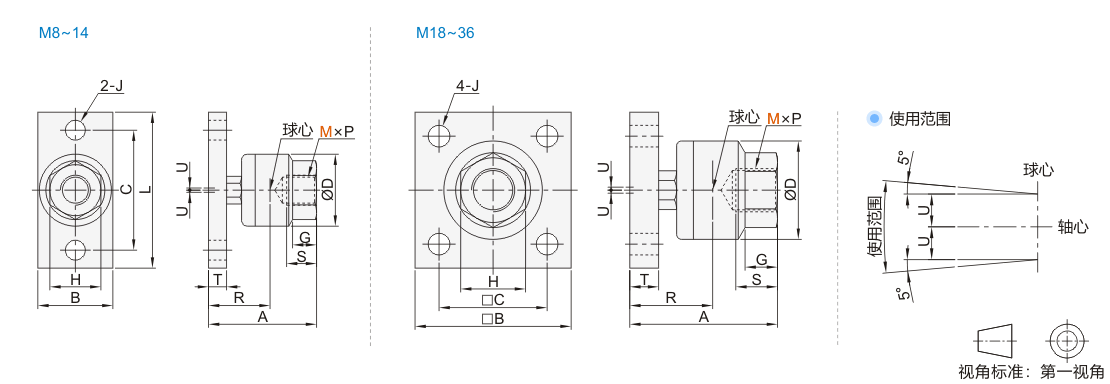

型号					螺距 P		适合缸径			A		B		L			C			D		T			J			G			H				球心R			最大螺纹旋入深度 S				允许偏心量 U				最大使用拉压力 (N)				重量 (kg)
代码			M		螺距 P		适合缸径			A		B		L			C			D		T			J			G			H				球心R			最大螺纹旋入深度 S				允许偏心量 U				最大使用拉压力 (N)				重量 (kg)
JT-UQXSQ			8		1.25		20			32.5		19		48			36			21		6			6.6			7			13				19			8				0.5				1100				0.08
			10		1.25		25/32			36		25		52			40			24		6			6.6			8			17				20.5			9				0.5				2500				0.12
			14		1.5		40			49		32		70			52			31		9			9			11			22				27			13				0.75				4400				0.28
			18				50/63			61.5		65		—			45			41		12			9			13.5			27				34.5			15				1				11000				0.63
			22				80			76.5		75					55			50		16			11			16			32				43.5			18				1.25				18000				1.15
			26				100			94		90					65			59.5		19			11			20			41				52			24				2				28000				2.07
			30				125/140			131		125					82			79		24			18			22			46				73.5			38				2.5				36000				5.2
			36				160			152		150					100			96		29			22			24			55				86			42				3				55000				9
