焊接法兰直线轴承单衬型

图片仅供参考

焊接法兰直线轴承单衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-LIGVQD	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 圆法兰型
JT-LIGVQU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 方法兰型
JT-LIGVQQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 对边法兰型
JT-LIGSQD	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 圆法兰型
JT-LIGSQU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 方法兰型
JT-LIGSQQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 对边法兰型

轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。

选型参数

选型表

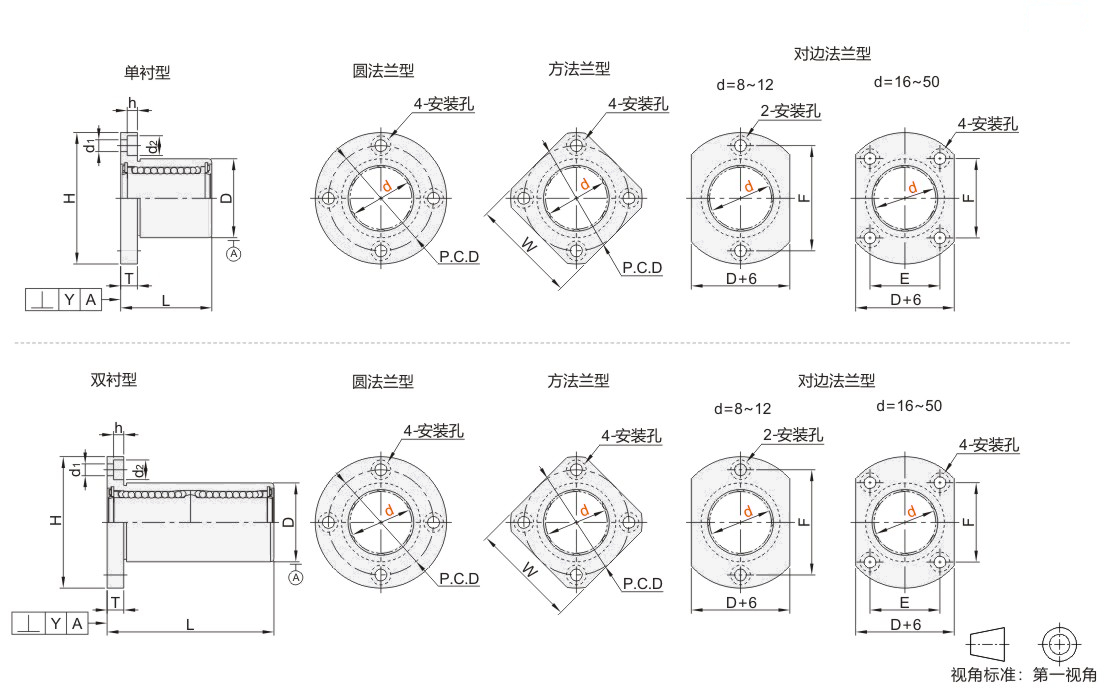

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	基本额定负载(N)		重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-LIGVQD 方法兰型 JT-LIGVQU 对边法兰型 JT-LIGVQQ	8	0 -0.007	15	0 -0.018	24	±0.3	32	5	3.5	6	3.1	24	25	一	24	0.012	4	0.012	263	405	37	29	33
	10		19	0 -0.021	29		40	6	4.5	7.5	4.1	29	30		29				400	440	72	52	64
	12		21		30		42					32	32		32				412	442	76	57	68
	16		28		37		48					38	37	22	31		5		796	1021	120	104	112
	20	0 -0.008	32	0 -0.025	42		54	8	5.5	9	5.1	43	42	24	36	0.015	5	0.015	859	1345	180	145	167
	25		40		59		62	8	5.5	9	5.1	51	50	32	40		6		1095	2046	340	300	325
	30		45		64		74	10	6.6	11	6.1	60	58	35	49				1529	2676	470	375	388
	35	0 -0.010	52	0 -0.030	70		82	10	6.6	11	6.1	67	64	38	55	0.02		0.02	1661	3026	650	560	575
	40		60		80		96	13	9	14	8.1	78	75	45	64				2259	4777	1060	880	910
	50		80		100		116	13	9	14	8.1	98	92	56	80				4608	8644	2200	2000	2030

1Kgf=9.81N

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度Y	基本额定负载(N)		静态许力矩(Nm)	重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度Y	C(动)	Co(静)	静态许力矩(Nm)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-LIGSQD 方法兰型 JT-LIGSQU 对边法兰型 JT-LIGSQQ	8	0 -0.007	15	0 -0.018	45	±0.3	32	5	3.5	6	3.1	24	25	一	24	0.015	4	0.015	466	777	4.31	51	43	47
	10		19	0 -0.021	55		40	6	4.5	7.5	4.1	29	30		29				649	879	7.24	98	78	90
	12		21		57		42					32	32		32				670	885	10.9	110	90	102
	16		28		70		48					38	37	22	31		5		1247	2041	19.7	190	165	182
	20	0 -0.008	32	0 -0.025	80		54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020	1453	2689	26.8	260	225	247
	25		40		112		62	8	5.5	9	5.1	51	50	32	40		6		1779	4092	43.4	540	500	525
	30		45		123		74	10	6.6	11	6.1	60	58	35	49				2484	5352	82.8	680	590	645
	35	0 -0.013	52	0 -0.030	135		82	10	6.6	11	6.1	67	64	38	55	0.025		0.025	2698	6051	105	1020	930	940
	40		60		151		96	13	9	14	8.1	78	75	45	64				3670	9555	145	1550	1380	1420
	50		80		192		116	13	9	14	8.1	98	92	56	80				7485	17287	395	3600	3400	3430

1Kgf=9.81N
