选型参数

安装部直径D(mm) *

定位部直径P(mm) *

L *

5~42/1

B *

1.5~30/0.1

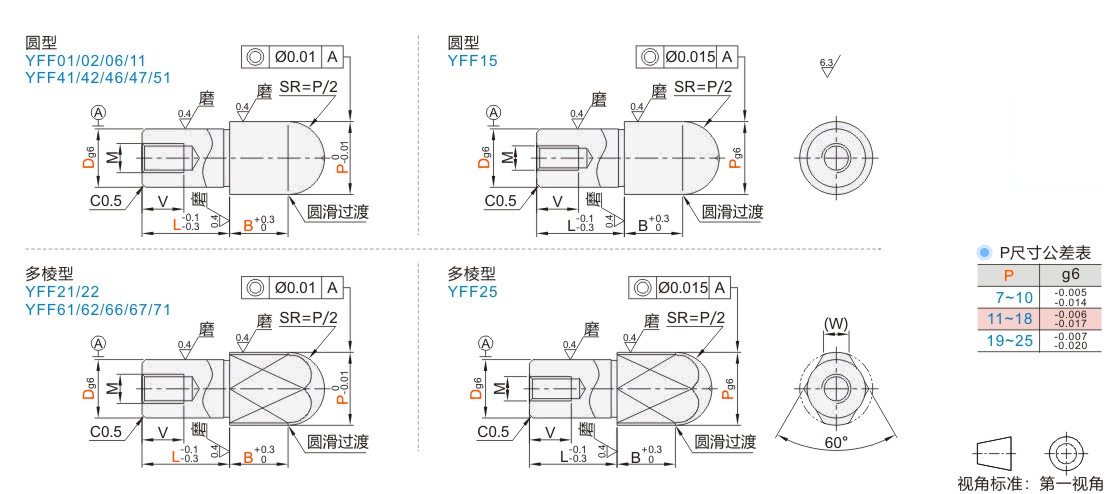

图片仅供参考

定位销大头球面型内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	公差等级	材质	硬度	表面处理
JT-RAASD	P尺寸选择型 / 圆型	Dg6	SKS3	淬火硬度58~61HRC	—
JT-RAAUD	P尺寸选择型 / 多棱型	Dg6	SKS3	淬火硬度58~61HRC	—
JT-RAAFD	P. L . B尺寸指定型 / 圆型	Dg6	SKS3	淬火硬度58~61HRC	—
JT-RAAXD	P. L . B尺寸指定型 / 多棱型	Dg6	SKS3	淬火硬度58~61HRC	—
JT-RAASU	P尺寸选择型 / 圆型	Dg6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAAUU	P尺寸选择型 / 多棱型	Dg6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAAFU	P. L . B尺寸指定型 / 圆型	Dg6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAAXU	P. L . B尺寸指定型 / 多棱型	Dg6	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RAASX	P尺寸选择型 / 圆型	Dg6	SUS304	—	—
—	P尺寸选择型 / 多棱型	Dg6	SUS304	—	—
JT-RAAFX	P. L . B尺寸指定型 / 圆型	Dg6	SUS304	—	—
JT-RAAXX	P. L . B尺寸指定型 / 多棱型	Dg6	SUS304	—	—
—	P尺寸选择型 / 圆型	Dg6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
—	P尺寸选择型 / 多棱型	Dg6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RAAFL	P. L . B尺寸指定型 / 圆型	Dg6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RAAXL	P. L . B尺寸指定型 / 多棱型	Dg6	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8μm
JT-RAADD	P尺寸选择型 / 圆型	Dg6	SUS440C	淬火硬度48~53HRC	抛光
—	P尺寸选择型 / 多棱型	Dg6	SUS440C	淬火硬度48~53HRC	抛光
JT-RAAOD	P. L . B尺寸指定型 / 圆型	Dg6	SUS440C	淬火硬度48~53HRC	抛光
JT-RAALD	P. L . B尺寸指定型 / 多棱型	Dg6	SUS440C	淬火硬度48~53HRC	抛光
JT-RAADO	P尺寸选择型 / 圆型	Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
JT-RAAUO	P尺寸选择型 / 多棱型	Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	P. L . B尺寸指定型 / 圆型	Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm
—	P. L . B尺寸指定型 / 多棱型	Dg6	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5µm

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：P≥6且B≥4。(工艺孔详细尺寸见产品简介)

选型参数

P尺寸选择型

型号			P	L	B	(W)	M	V
代码	Dg6		P	L	B	(W)	M	V
圆型多棱型 JT-RAASD JT-RAAUD JT-RAASU JT-RAAUU JT-RAASX JT-RAADD JT-RAADO JT-RAAUO	6	-0.004 -0.012	7 8 9 10	10	8	3	M3	5
	8	-0.005 -0.014	9 10 11 12 13	15	8	3.5	M5	8
	10	-0.005 -0.014	11 12 13 15		10	4
	12	-0.006 -0.017	15 16			5
	16	-0.006 -0.017	18 19 20 24 25	22		7	M8	12

P.L.B尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	(W)	M	V
代码	Dg6		P	L	B	(W)	M	V
圆型多棱型 JT-RAAFD JT-RAAXD JT-RAAFU JT-RAAXU JT-RAAFX JT-RAAXX JT-RAAFL JT-RAAXL JT-RAAOD JT-RAALD	5	-0.004 -0.012	5.50~10.00	5(9)~12	1.5~15.0	2.2	M2	3
	6T		6.50~12.00	6(9)~15	2.0~15.0	3	M2.6	4
	6		6.50~12.00	6(9)~15	1.5~15.0	3	M3	5
	8T	-0.005 -0.014	8.50~15.00	6(12)~18	1.5~15.0	3.5	M4	6
	8		8.50~15.00	8(12)~18	1.5~15.0	3.5	M5	8
	10T		11.00~17.00	6(12)~18	3.0~30.0	4	M4	6
	10		11.00~17.00	10(12)~22		4	M5	8
	12T	-0.006 -0.017	13.00~18.00	8(12)~20		5	M4	6
	12		13.00~18.00	12~26		5	M5	8
	13T		14.00~20.00	8(14)~22	5.0~30.0	5.5	M6	9
	13		14.00~20.00	13(14)~28		5.5	M8	10
	16T		17.00~27.00	10(14)~26		7	M6	9
	16		17.00~27.00	16~35		7	M8	12
	20T	-0.007 -0.020	22.00~30.00	12(18)~32		9	M6	9
	20	-0.007 -0.020	22.00~30.00	20~42		9	M8	12

( )内L尺寸适用于多棱型。

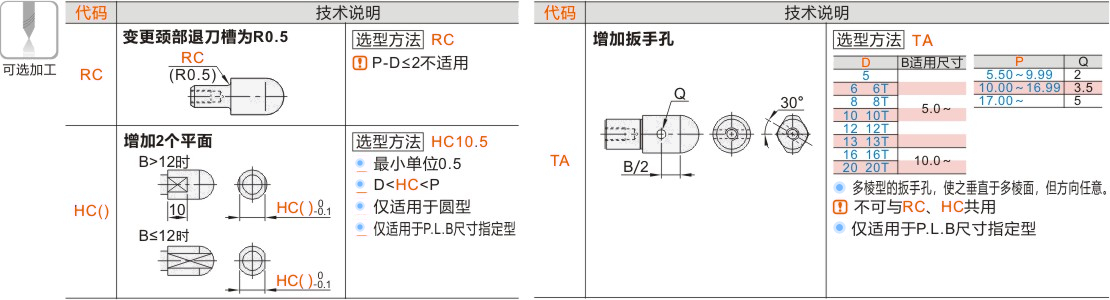

可选加工参数

暂未上传文档资料

定位销 大头球面型 内螺纹型
