平键 GB/T 1096-2003 A型

图片仅供参考

平键 GB/T 1096-2003 A型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

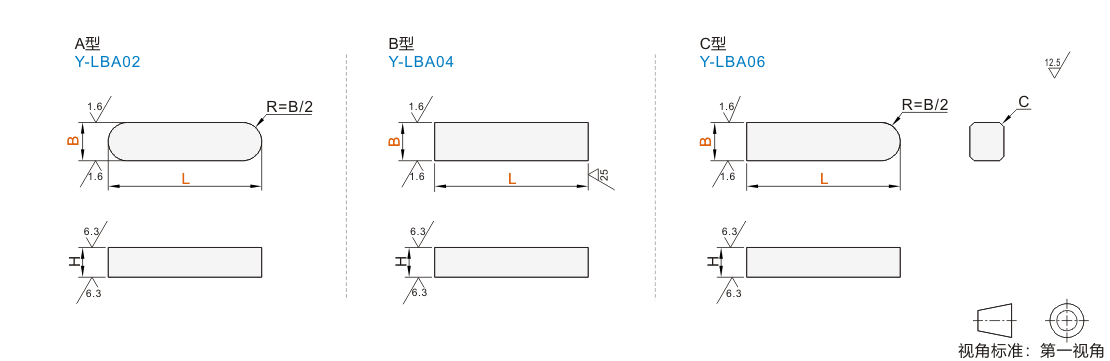

代码	材质	抗拉强度	类型
JT-RIXBSU	SUS304	600N/mm²以上	标准型 ● A型
JT-RIXBSF	SUS304	600N/mm²以上	标准型 ● B型
JT-RIXBSX	SUS304	600N/mm²以上	标准型 ● C型

适用标准：GB/T1096-2003

L尺寸公差

L	公差
最短~10	0 -0.36
12~18	0 -0.43
20~28	0 -0.52
32~50	0 -0.62
56~80	0 -0.74
90~110	0 -0.87
125~180	0 -1.0
200	0 -1.15

选型参数

选型表

型号			L	H		C
代码	Bh8		L	H		C
A型 JT-RIXBSU B型 JT-RIXBSF C型 JT-RIXBSX	3	0 -0.014	6 8 10 12 14 16 18 20 22 25 28 32 36	3	0 -0.014	0.16~0.25
	4	0 -0.018	8 10 12 14 16 18 20 22 25 28 32 36 40 45	4	0 -0.018	0.16~0.25
	5		10 12 14 16 18 20 22 25 28 32 36 40 45 50 56	5		0.25~0.40
	6		14 16 18 20 22 25 28 32 36 40 45 50 56 63 70	6
	8	0 -0.022	18 20 22 25 28 32 36 40 45 50 56 63 70 80 90	7	0 -0.090
	10	0 -0.022	22 25 28 32 36 40 45 50 56 63 70 80 90 100 110	8		0.40~0.60
	12	0 -0.027	28 32 36 40 45 50 56 63 70 80 90 100 110 125 140	8
	14		36 40 45 50 56 63 70 80 90 100 110 125 140 160	9
	16		45 50 56 63 70 80 90 100 110 125 140 160 180	10
	18		50 56 63 70 80 90 100 110 125 140 160 180 200	11	0 -0.110
