大头锥角内螺纹定位销
图片仅供参考
收藏 分享

大头锥角内螺纹定位销

产品属性： 形状 大头形 硬度 淬火硬度58HRC~ 表面处理 无 公差等级 Dp6 尺寸选择 P尺寸固定型 安装侧端面形状 无 导入侧端面形状 内螺纹型 导入头部形状 锥角形 肩部 无肩形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
选型参数


 选型表

型号 / 代码代码分类型号 / Dp6型号 / Dp6Pn6Pn6LBE(W) / 仅JT-RNVQD/JT-RNVQUMV
JT-RNVUD圆型7 +0.024
+0.015		10+0.019
+0.010		11113M34.5
JT-RNVUU圆型7 +0.024
+0.015		10+0.019
+0.010		11113M34.5
JT-RNVQD多棱型7 +0.024
+0.015		10+0.019
+0.010		111133M34.5
JT-RNVQU多棱型7 +0.024
+0.015		10+0.019
+0.010		111133M34.5
JT-RNVUD圆型8 +0.024
+0.015		12+0.023
+0.012		13124M57.5
JT-RNVUU圆型8 +0.024
+0.015		12+0.023
+0.012		13124M57.5
JT-RNVQD多棱型8 +0.024
+0.015		12+0.023
+0.012		131243.5M57.5
JT-RNVQU多棱型8 +0.024
+0.015		12+0.023
+0.012		131243.5M57.5
JT-RNVUD圆型12 +0.029
+0.018		16+0.023
+0.012		18144.5M57.5
JT-RNVUU圆型12 +0.029
+0.018		16+0.023
+0.012		18144.5M57.5
JT-RNVQD多棱型12 +0.029
+0.018		16+0.023
+0.012		18144.55M57.5
JT-RNVQU多棱型12 +0.029
+0.018		16+0.023
+0.012		18144.55M57.5
JT-RNVUD圆型14 +0.029
+0.018		20+0.028
+0.015		22155M57.5
JT-RNVUU圆型14 +0.029
+0.018		20+0.028
+0.015		22155M57.5
JT-RNVQD多棱型14 +0.029
+0.018		20+0.028
+0.015		221556M57.5
JT-RNVQU多棱型14 +0.029
+0.018		20+0.028
+0.015		221556M57.5
JT-RNVUD圆型16 +0.029
+0.018		22+0.028
+0.015		22175M57.5
JT-RNVUU圆型16 +0.029
+0.018		22+0.028
+0.015		22175M57.5
JT-RNVQD多棱型16 +0.029
+0.018		22+0.028
+0.015		221757M57.5
JT-RNVQU多棱型16 +0.029
+0.018		22+0.028
+0.015		221757M57.5
JT-RNVUD圆型18 +0.029
+0.018		25+0.028
+0.015		25175M57.5
JT-RNVUU圆型18 +0.029
+0.018		25+0.028
+0.015		25175M57.5
JT-RNVQD多棱型18 +0.029
+0.018		25+0.028
+0.015		251758M57.5
JT-RNVQU多棱型18 +0.029
+0.018		25+0.028
+0.015		251758M57.5

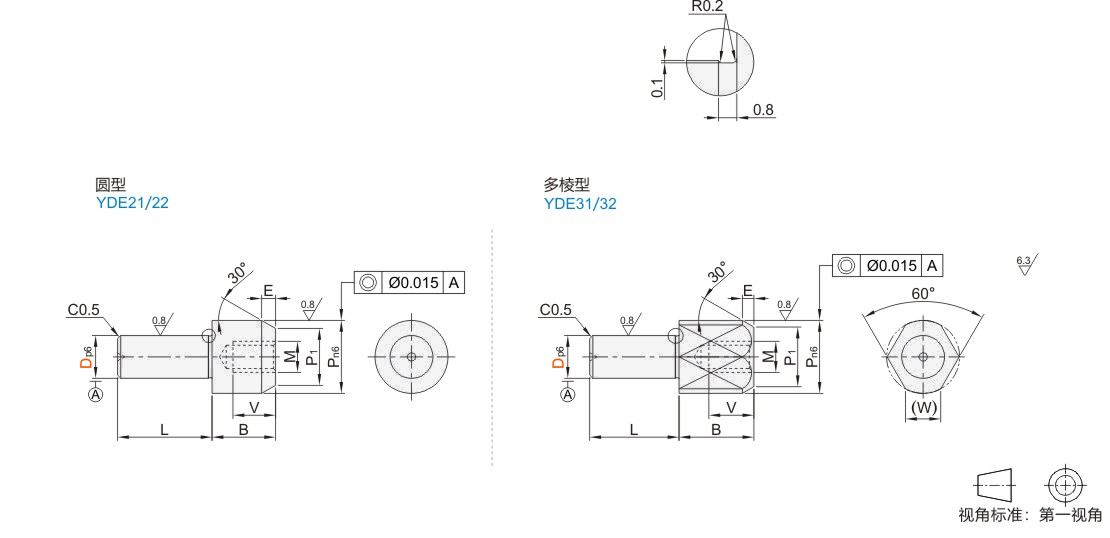

技术图档
P.B尺寸固定型材质硬度
圆型多棱型
JT-RNVUDJT-RNVQDSKS3淬火硬度58HRC~
JT-RNVUUJT-RNVQUSKD11


P1=P-E*tan30*2
工艺孔加工条件： D≠P  且(D·P·L·B)≥4 。(工艺孔详细尺寸见产品简介)
