76系列三节重载滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	宽度	材质	表面处理	类型
JT-VHNXQS	76.2	Q235	环保镀锌（蓝白）	三节式 ● 全长伸展 ● 不可抽出 ● 经济型

特点：
开启形式：全开；
适合各种重型抽屉；
经济型产品。
注意：
水平安装使用时，负载能力下降到额定的25%左右（使用）；
因生产批次不同，截面形状可能有稍微不同；
按副销售，下单1副，即发货2根；
安装建议外轨使用M7平头螺丝，内轨使用M6平头螺丝，其它不干涉轨道运行的螺丝也可使用；
承载与重量仅供参考。

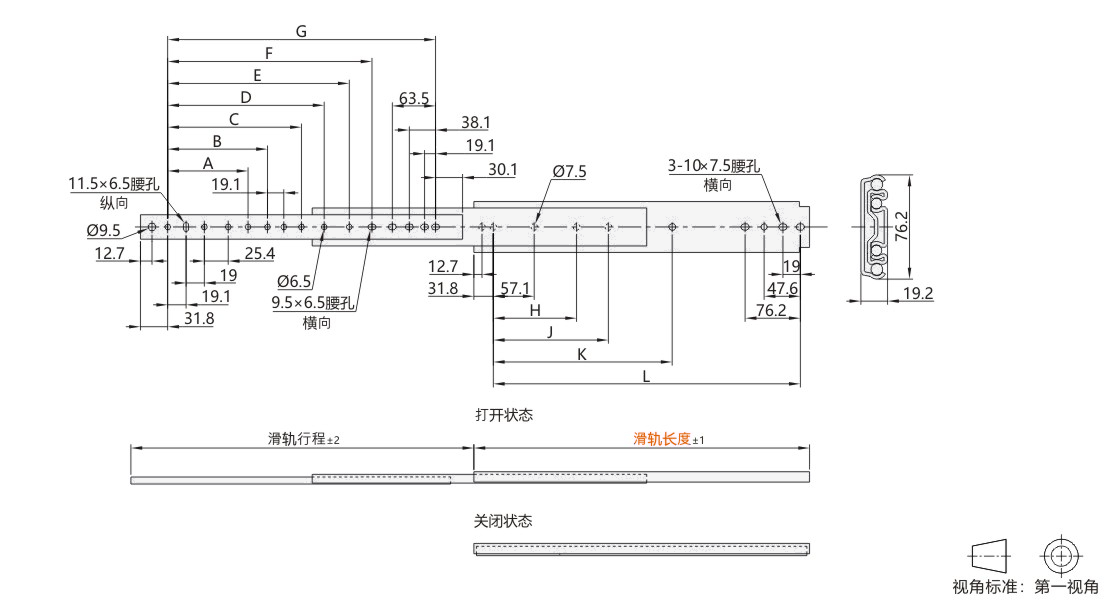

选型参数

选型表

型号		滑轨行程	A	B	C	D	E	F	G	H	J	K	L	承重（1副）	参考重量（kg/pcs）
代码	滑轨长度	滑轨行程	A	B	C	D	E	F	G	H	J	K	L	承重（1副）	参考重量（kg/pcs）
JT-VHNXQS	304.8	304.8	—	—	—	—	—	-	217.4	—	—	—	260.3	183kgf	1.45
	355.6	355.6	—						268.2				311.1	188kgf	1.7
	406.4	406.4	127						319				361.9	194kgf	1.95
	457.2	457.2						246.1	369.8				412.7	205kgf	2.3
	508	508		190.5				296.9	420.6				463.5	210kgf	2.6
	558.8	558.8						347.7	471.4				514.3	203kgf	2.7
	609.6	609.6						398.5	522.2				565.1	193kgf	3
	660.4	660.4						449.3	573				615.9	182kgf	3.25
	711.2	711.2						500.1	623.8				666.7	171kgf	3.5
	762	762			368.3			550.9	674.6	215.8		482.5	717.5	160kgf	3.75
	812.8	812.8						601.7	725.4		374.6	533.4	768.3	151kgf	4.15
	863.6	863.6				469.9		652.5	776.2		400	584.2	819.1	144kgf	4.25
	914.4	914.4				520.7		703.3	827		425.4	635	869.9	131kgf	4.55
	965.2	965.2						754.1	877.8		450.8	685.8	920.7	122kgf	4.8
	1016	1016						804.9	928.6		476.2	736.6	971.5	106kgf	5
	1066.8	1066.8					723.9	855.7	979.4		501.6	787.4	1022.3	101kgf	5.4
	1117.6	1117.6						906.5	1030.2		527	838.2	1073.1	98kgf	5.65
	1168.4	1168.4						957.3	1081		552.4	889	1123.9	86kgf	5.8
	1219.2	1219.2					825.5	1008.1	1131.8		577.8	939.7	1174.7	79kgf	6.1
	1270	1270						1058.9	1182.6				1225.5	76kgf	6.3
	1320.8	1320.8						1109.7	1233.4				1276.3	65kgf	6.75
	1371.6	1371.6						1160.5	1284.2				1327.1	58kgf	7
	1422.4	1422.4						1211.3	1335				1377.9	55kgf	7.25
	1473.2	1473.2						1262.1	1385.8				1428.7	49kgf	7.4
	1524	1524						1312.9	1436.6				1479.5	47kgf	7.6

暂未上传文档资料
