XL型梯形齿同步轮

图片仅供参考

XL型梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套
ECA01	XL050	12.7	5.08	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECA03	XL050	12.7	5.08	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要

选型参数

选型表

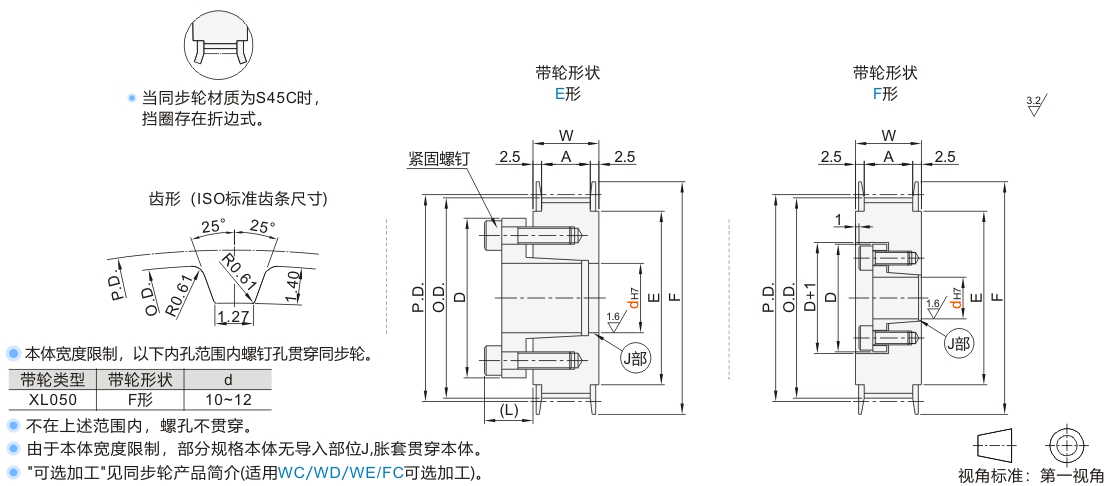

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)		P.D.	O.D.	F	E	A	W
型号			XL050
代码	齿数		E形 CT胀套	F形 CH胀套
JT-VMBSD-XL050 JT-VMBSQ-XL050	20	E	8	—	32.34	31.83	40	27	XL050 A:14 W:19
	21	E	8	—	33.96	33.45	40	27
	22	E F	8	8	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30
	24		8	8	38.81	38.30	45	30
	25		8·10·11·12	8·10·11	40.43	39.92	48	35
	26		8·10·11·12	8·10·11	42.04	41.53	48	35
	28		8~17	8~12	45.28	44.77	55	40
	30		10~17	10~12	48.51	48.00	55	40
	32		10~18	10~12	51.74	51.24	61	45
	34		10~18	10~12	54.98	54.47	61	45
	36		10~22	10~12	58.21	57.70	67	50
	38		10~22	10~12	61.45	60.94	67	50
	40		10~30	10~12	64.68	64.17	74	58
	42		10~30	10~12	67.91	67.41	74	58
	44		10~32	10~12	71.15	70.64	80	60
	46				74.38	73.87	80	60
	48				77.62	77.11	87	67
	50				80.85	80.34	87	67
	60				97.02	96.51	104	84
	72				116.43	115.92	123	102

胀套孔径尺寸

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
8	16	8.5	25.5	24.5	8.5
10	39	18	30	29	10.5
11	43	20	31	30
12	48	23	32	31
14	73	—	35	—	12
15	78		36
15	78		36			16	83	37	13
17	88		38						13
18	154		43		14
19	163		45		14
20	171		—		46	—	14
22	186	48
24	206	50
25	216	52
28	353	54		15.5
30	382	57		15.5
32	412	59		16.5
