免键胀套螺帽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VDTLD	S45C	—	螺帽型

特点：装卸方便，自动定心，装配时不需要额外的附加设备就能确保轴和轮毂的同轴度。

选型参数

选型表

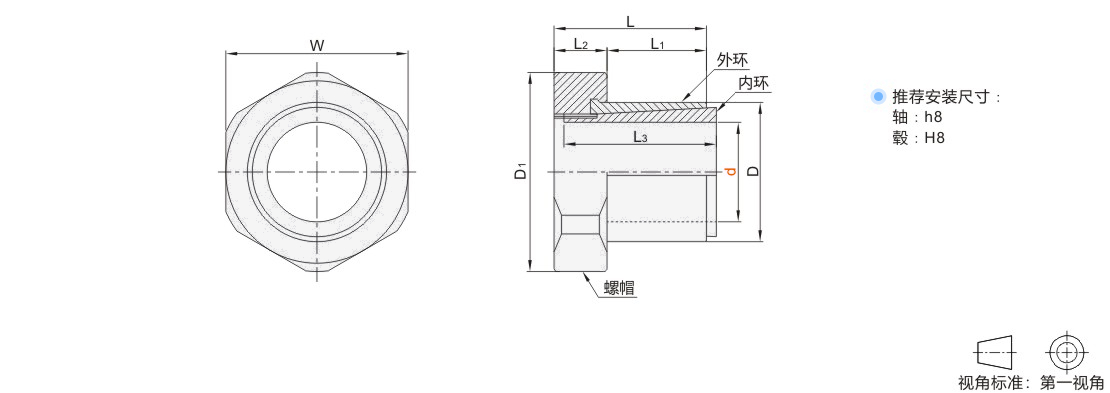

型号		D	L	L1	L2	L3	W	D1	额定负荷		紧固扭矩 (N.m)	重量 (g)
代码	d	D	L	L1	L2	L3	W	D1	容许最大扭矩(N.m)	容许轴向负载(kN)	紧固扭矩 (N.m)	重量 (g)
JT-VDTLD	8	14	19	11	8	19	22	23.5	27.9	6.5	25.5	34.5
	10	17	21	12	9	21	24	26	32.6		30.6	43.3
	11	18	22	12	10	22			37.2		35.7	46.5
	12	20	23	13	10	23			46.6	6.9	45.6	49.5
	14	23	26	15	11	26	30	32.5	86.5	11.7	60.6	79
	15	24	27	16	11	27			105.8	13	70.7	86
	17	26	31	19	12	31			182.5	18.6	100	95
	20	29	33	20	13	33	36	39	240	23.4	139	136
	22	32	35	22		35	36	39	270	24.2	149	148
	24	34	37	24		37	41	44	310	24.2	169.5	187
	25	35	38	25		38	41	44	349	26.1	188	188
	28	40	43	28	15	43	50	54	374	25.2	229	322
	30	42	46	30	16	46	55	60	388	24.2	259	400
	35	48	52	35	17	52	60	66	456	24.2	298	520

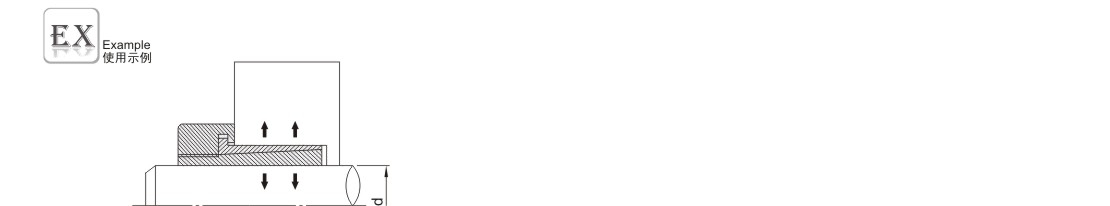

使用示例

胀套安装时，旋转螺帽、外锥度环轴向移动，由于内外环锥面的功能，两个
压紧力在径向方向生成，轴和轮毂间在两个径向压力作用下生成摩擦力，使
轴、轮毂和胀套紧密配合在一起，当装配后，由于两锥面之间的自锁功能摩
擦力强力，不需担心振动使胀套松动，拆卸时，逆时针旋转螺帽，使螺帽松
开，内外环即可分离，拆卸很容易的完成。

可选加工参数

暂未上传文档资料
