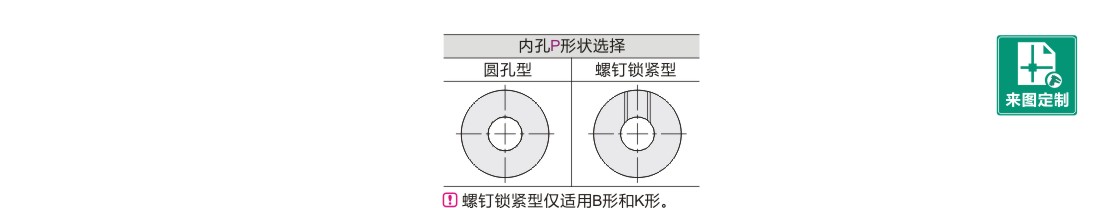

轴固定形式

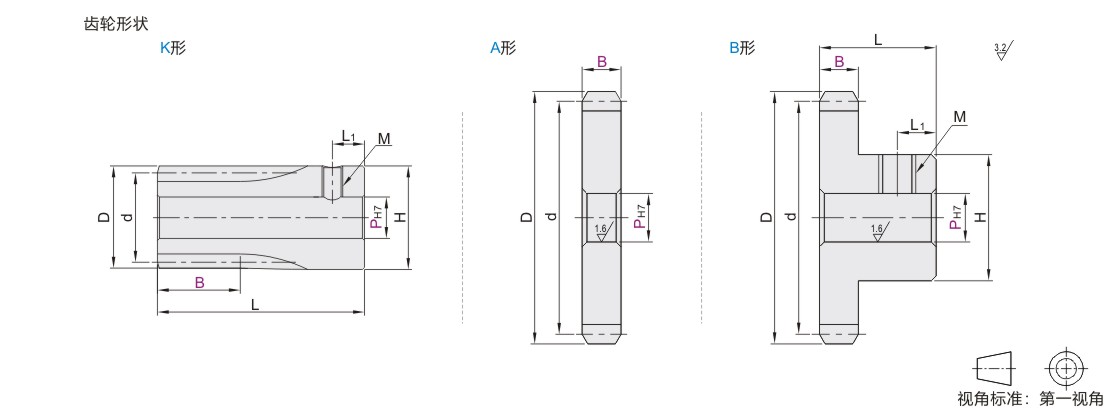

齿轮形状

选型参数

模数 *

齿数 *

齿厚B(mm) *

齿轮形状 *

齿轮内孔直径P(mm) *

图片仅供参考

标准直齿轮 20°压力角 0.8模数

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	齿面硬度	表面处理	类型
JT-KZNSD	S45C	—	—	圆孔型
JT-KZNSU	S45C	—	发黑	圆孔型
JT-KZNSF	S45C	—	无电解镀镍	圆孔型
JT-KZNDD	SUS304	—	—	圆孔型
JT-KZNDU	黄铜	—	—	圆孔型
JT-KZNUD	S45C	—	—	螺钉锁紧型
JT-KZNUU	S45C	—	发黑	螺钉锁紧型
JT-KZNUF	S45C	—	无电解镀镍	螺钉锁紧型
JT-KZNQD	SUS304	—	—	螺钉锁紧型
JT-KZNQU	黄铜	—	—	螺钉锁紧型

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

未淬火齿轮精度 JIS B 1702-1 8级
淬火齿轮精度 JIS B 1702-1 9级

选型参数

选型表

型号		齿数	B	齿轮形状	内孔直径 PH7	d	D	H	L	L1	M
代码	模数	齿数	B	齿轮形状	圆孔型螺钉锁紧型	d	D	H	L	L1	M
圆孔型 JT-KZNSD JT-KZNSU JT-KZNSF JT-KZNDD JT-KZNDU 螺钉锁紧型 JT-KZNUD JT-KZNUU JT-KZNUF JT-KZNQD JT-KZNQU	0.8	15	7	K形	4 5 6 6.35	12	13.6	13.6	20	3	M3
		16	5	A形 B形		12.8	14.4	10	14
		16	7			12.8	14.4
		18	5			14.4	16
		18	7			14.4	16
		20	5			16	17.6
		20	7			16	17.6
		24	5		5 6 6.35 7 8	19.2	20.8	12.5
		24	7			19.2	20.8
		25	5			20	21.6
		25	7			20	21.6
		30	5			24	25.6
		30	7			24	25.6
		32	5			25.6	27.2			4
		36			6 6.35 7 8	28.8	30.4	14			M4
		40				32	33.6
		45				36	37.6
		50				40	41.6

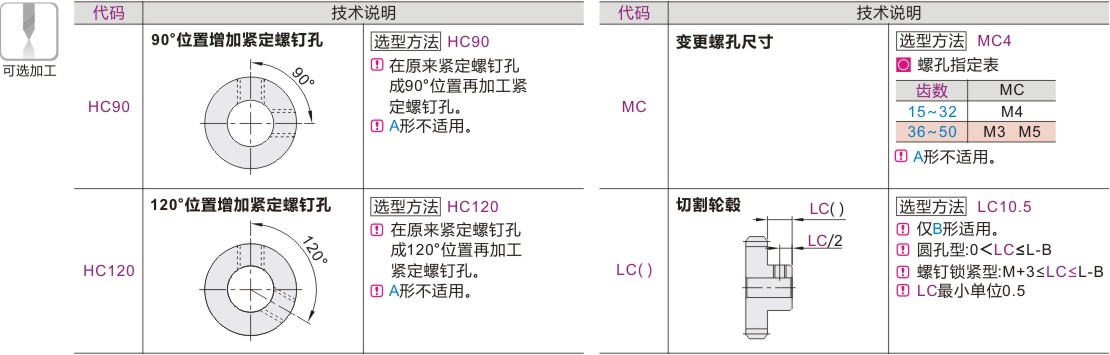

可选加工参数
