选型参数

模数 *

孔加工 *

齿条总长L(mm) *

500~980/1

孔数K(mm) *

2~12/1

孔距B(mm) *

50~500/1

直齿条压力角20°

图片仅供参考

直齿条压力角20°

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	齿面硬度	表面处理	类型
JT-RMSIDD	SUS304	—	—	孔数指定型

选型参数

选型表

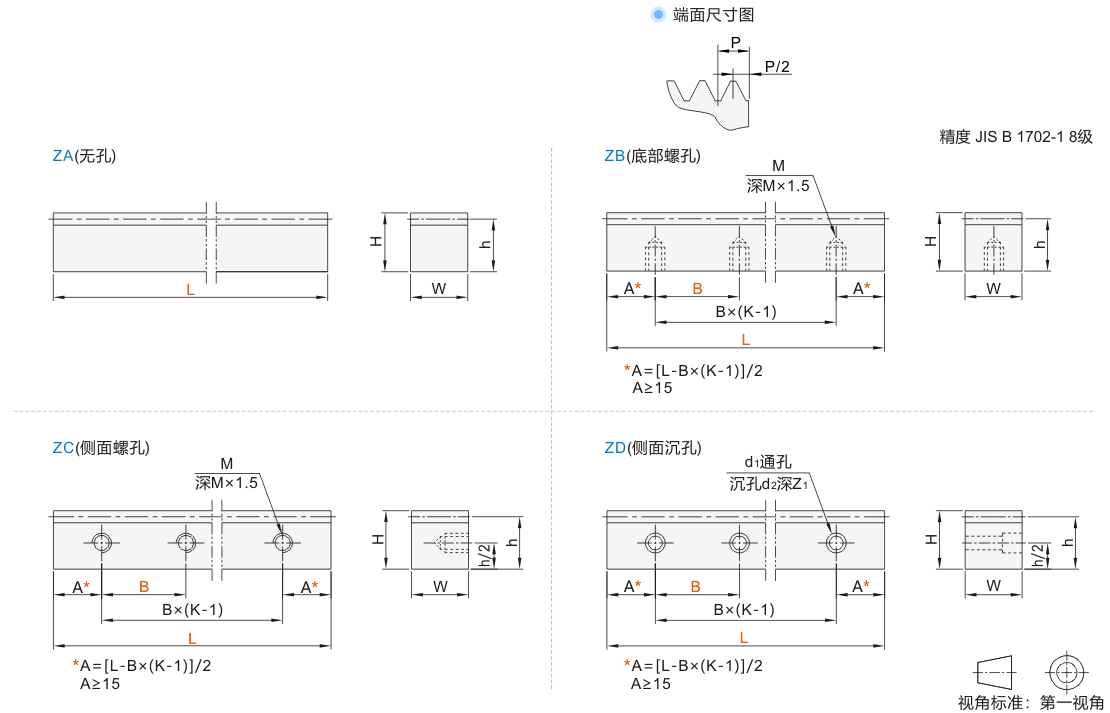

型号		孔加工	L全长最小单位1	K孔数	B孔距最小单位1	P 齿距	W	H	h	d1	d2	Z1	M
代码	模数	孔加工	L全长最小单位1	K孔数	B孔距最小单位1	P 齿距	W	H	h	d1	d2	Z1	M
JT-RMSIDD	1.5	ZA(无孔) ZB(底部螺孔) ZC(侧面螺孔) ZD(侧面沉孔)	500~980	2~12	50~500	4.712	15	15	13.5	5.5	8.8	5.5	M5
	2.0					6.283	20	20	18	6.5	11	6.5	M6
	2.5					7.854	25	25	22.5	9	14	9	M8
	3.0					9.424	30	30	27	11	17.5	11	M10

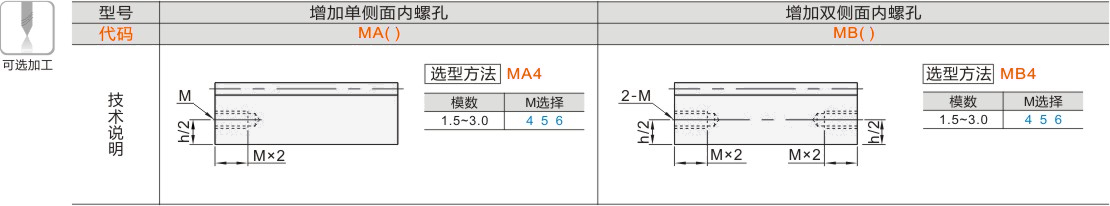

可选加工参数
