桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-RCBXSD	5	不可打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用
JT-RCBXSD	7	不可打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用
JT-RCBXSD	10	不可打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
Y-SAE01	5/7/10系列拖链用	无/有	工程塑料	黑色	-20℃~100℃	UL94-HB

选型参数

拖链

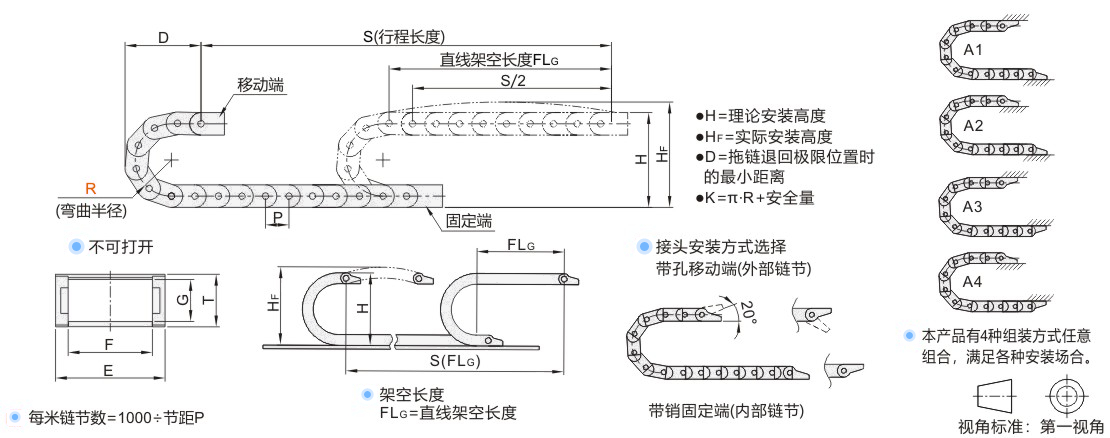

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-RCBXSD	0505	15	1~	(无梳状板) Y-SAE01	5	8	5	9	10	38	39	87	53	3.5	0.05	0.5	0.05
	0505	18					5	9		44	42	97	59				0.05
	0507	15					7	11		38	39	87	53				0.06
	0507	18					7	11		44	42	97	59				0.06
	0510	15					10	14		38	39	87	53				0.07
	0510	18					10	14		44	42	97	59				0.07
	0707	15		(带梳状板) Y-SAE01	7	10	7	12		40	40	87	55	5	0.15	0.5	≈0.07
	0707	28					7	12		66	53	128	76
	0710	15					10	15		40	40	87	55
	0710	28					10	15		66	53	128	76
	0716	15					16	21		40	40	87	55
	0716	28					16	21		66	53	128	76
	0730	15					30	35		40	40	87	55
	0730	28					30	35		66	53	128	76
	1010	18			10	12.5	10	16	13	49	50	109	64	8	0.35	1	≈0.1
		28								69	60	140	84
		38								89	70	171	104
	1015	18					15	21		49	50	109	64
		28								69	60	140	84
		38								89	70	171	104
	1020	18					20	26		49	50	109	64
		28								69	60	140	84
		38								89	70	171	104

接头

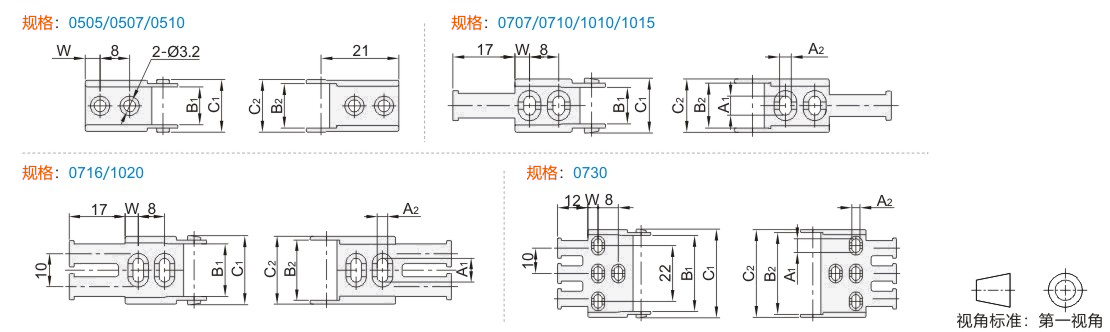

型号		内宽	A1	A2	B1	B2	C1	C2	W	梳状板齿数N	适用拖链
代码	规格	内宽	A1	A2	B1	B2	C1	C2	W	梳状板齿数N	适用拖链
Y-SAE01	0505	5	—	—	5.2	7	9.1	9.2	4	0	JT-RCBXSD-0505
	0507	7			7.2	9	11.1	11.2			JT-RCBXSD-0507
	0510	10			10.2	12	14.1	14.2			JT-RCBXSD-0510
	0707	7	3.7	3.2	7	9.3	12	11.6		1	JT-RCBXSD-0707
	0710	10	5.2		10	12.3	15	14.6		1	JT-RCBXSD-0710
	0716	16	7.2		16	18.3	21	20.6		2	JT-RCBXSD-0716
	0730	30	5.4		30	32.3	35	34.6		3	JT-RCBXSD-0730
	1010	10	7.2	4.2	10	12.8	16	16	5	1	JT-RCBXSD-1010
	1015	15			15	17.8	21	21		1	JT-RCBXSD-1015
	1020	20			20	22.8	26	26		2	JT-RCBXSD-1020

暂未上传文档资料
