安装部直径D(mm) *

定位部直径P(mm) *

3~20/0.01

图片仅供参考

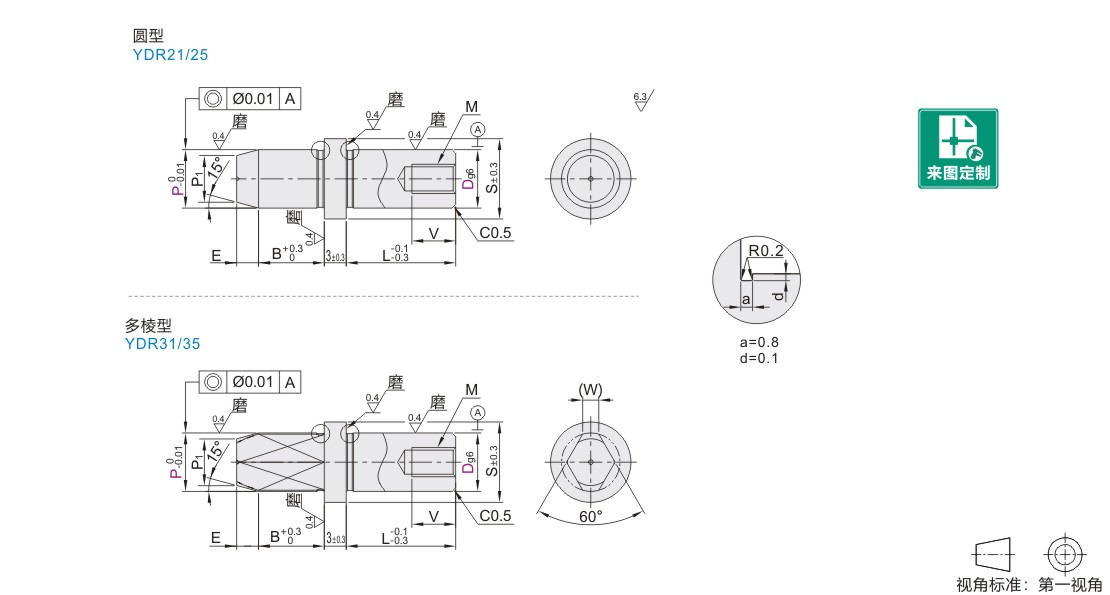

锥角定位销带肩内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	公差等级	材质	硬度
JT-RNPUD	P尺寸指定型 / 圆型	Dg6	SKS3	淬火硬度58~61HRC
JT-RNPQD	P尺寸指定型 / 多棱型	Dg6	SKS3	淬火硬度58~61HRC
JT-RNPUO	P尺寸指定型 / 圆型	Dg6	SUS304	—
JT-RNPQO	P尺寸指定型 / 多棱型	Dg6	SUS304	—

工艺孔加工条件: D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan15*2

选型参数

选型表

型号			最小单位0.01	L	B	E	S	(W)	V	M
代码	Dg6		P	L	B	E	S	(W)	V	M
圆型多棱型 JT-RNPUD JT-RNPQD JT-RNPUO JT-RNPQO	5	-0.004 -0.012	3.00~6.00	10	5	2	8	1.5	3	M2
	6		4.00~7.00					1.8	5	M3
	6T		4.00~7.00					1.8	4	M2.6
	8	-0.005 -0.014	5.00~9.00	15	6	3	11	2.2	8	M5
	8T		5.00~9.00		6		11	2.2	6	M4
	10		7.00~11.00		8		13	3	8	M5
	12	-0.006 -0.017	7.00~12.00				15	3.2	8	M5
	13		8.00~13.00	22		4	16	3.5	10	M8
	16		13.00~16.00	22	10	4	19	4	12
	20	-0.007 -0.020	16.00~20.00	30	10	5	23	5.5	12

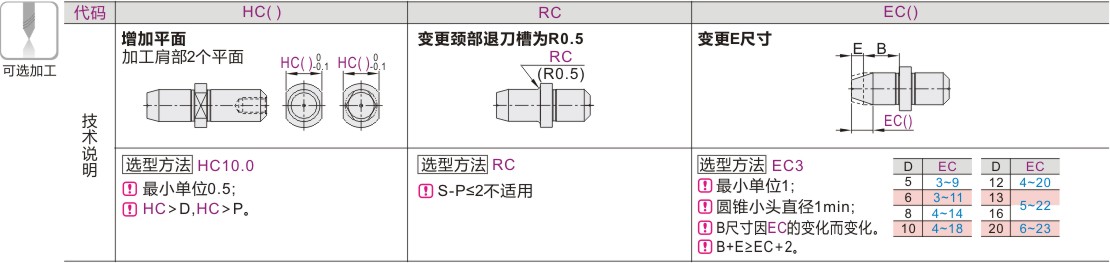

可选加工参数

暂未上传文档资料

锥角定位销 带肩内螺纹型
