方形丝杠支座组件（低肩型）

图片仅供参考

方形丝杠支座组件（低肩型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①③	类型
JT-VIVXQD	S45C	发黑	普通型 ● 支撑侧

轴承已封入适量锂皂基抗极压润滑脂。

轴承为双铁盖。

使用径向轴承、最适用于一般精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承	1
③	C型挡圈	1

选型参数

选型表

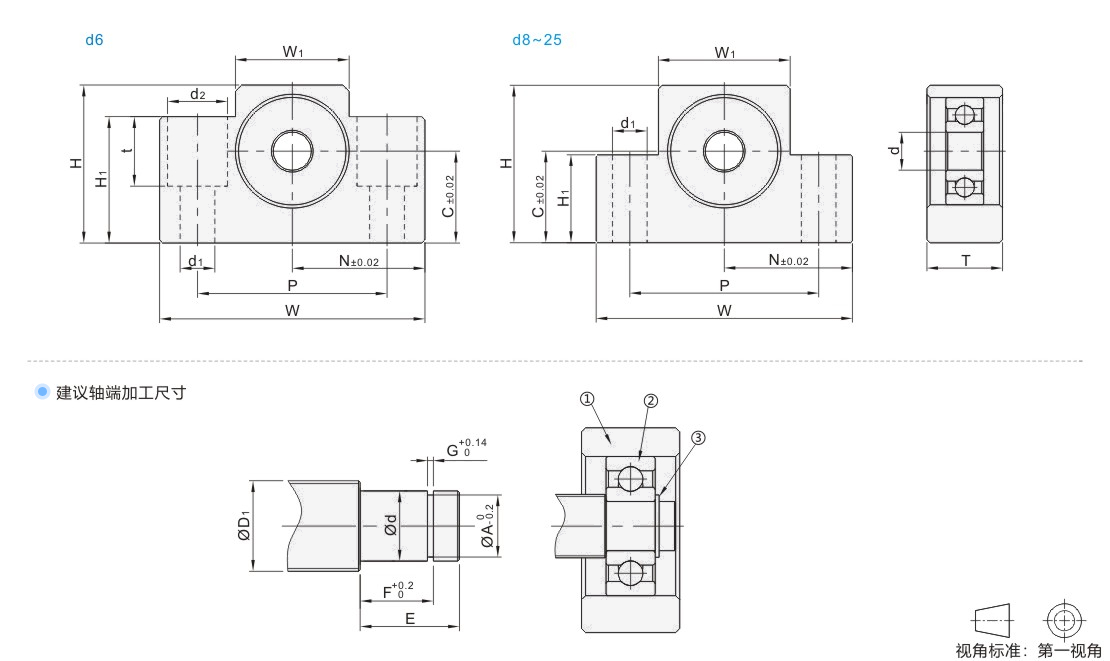

型号		Ød	T	W	H	C	W1	H1	P	Ød1	Ød2	t	N	建议轴端加工尺寸								使用 C型挡圈
代码	规格													搭配丝杠轴径	轴端部外径			挡圈沟槽尺寸
代码	规格													ØD1	Ød			ØA	E	F	G
JT-VIVXQD	6	6	12	42	25	13	18	20	30	5.5	9.5	11	21	8	6	-0.005 -0.012		5.7	9	6.8	0.8	TBP01-6
	8	6	14	52	32	17	25	26	38	6.6	11	12	26	10	6	-0.005 -0.012		5.7	9	6.8	0.8	TBP01-6
	10	8	20	70	43	25	36	24	52	9	—	—	35	12/14/15	8	-0.005 -0.012		7.6	10	7.9	0.9	TBP01-8
	12	10		70	43	25	36	24	52				35	14/15/16	10	-0.005 -0.012		9.6	11	9.15	1.15	TBP01-10
	15	15		80	49	30	41	25	60				40	18/20	15	-0.005 -0.014		14.3	13	10.15		TBP01-15
	15B	15		80	50		41		60	11			40	18/20	15	-0.005 -0.014		14.3	13	10.15		TBP01-15
	20	20	26	95	58		56		75				47.5	25/28/30	20	-0.005 -0.014		19	19	15.35	1.35	TBP01-20
	20B	20	26	95	58		56	30	75				47.5	25/28/30	20	-0.005 -0.014		19	19	15.35		TBP01-20
	25	25	30	105	68	35	66	25	85				52.5	32/36	25	-0.005 -0.014		23.9	20	16.35		TBP01-25
