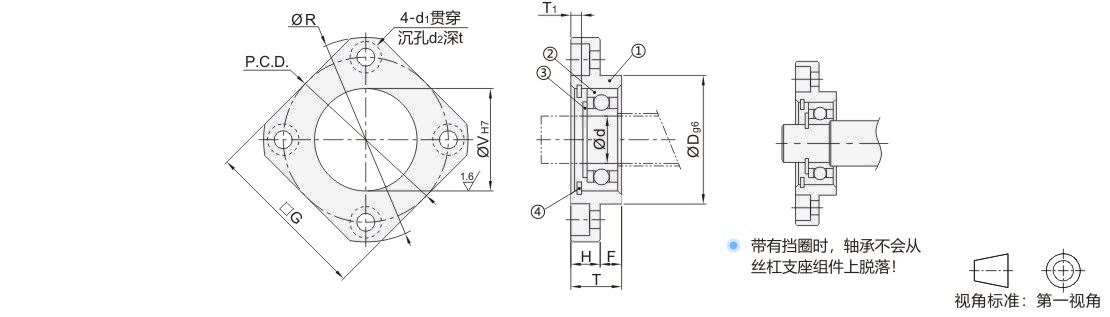

圆法兰丝杠支座（支撑侧带挡圈型）

图片仅供参考

圆法兰丝杠支座（支撑侧带挡圈型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①	表面处理 / ③ ④	类型
JT-IVXDU●	S45C	发黑	发黑	精密型 ● 支撑侧带挡圈型
JT-IVNDU	S45C	无电解镀镍	—	精密型 ● 支撑侧带挡圈型

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承 6级	1
③	C型挡圈(轴用)	1
④	C型挡圈(孔用)	1

使用JIS 6级的径向轴承、最适用于高精度、高速旋转用途。

选型参数

选型表

型号		Ød	T	H	F	ØDg6	ØR	P.C.D	G	ØVH7	Ød1	Ød2	t	T1	C型挡圈(孔用)		C型挡圈(轴用)		使用轴承
代码	规格	Ød	T	H	F	ØDg6	ØR	P.C.D	G	ØVH7	Ød1	Ød2	t	T1	JT-IVXDU	JT-IVNDU	JT-IVXDU	JT-IVNDU	使用轴承
发黑 JT-IVXDU 无电解镀镍 JT-IVNDU	6	6	10	6	4	22	36	28	28	17	3.4	6.5	4	3	TBP21-17	TBP23-17	TBP01-6	TBP03-6	BAF606ZZ
	10	8	12	7	5	28	43	35	35	22	3.4	6.5			TBP21-22	TBP23-22	TBP01-8	TBP03-8	BAF608ZZ
	12	10	15	7	8	34	52	42	42	26	4.5	8			TBP21-26	TBP23-26	TBP01-10	TBP03-10	BAY6000ZZ
	15	15	17	9	8	40	63	50	52	32	5.5	9.5	5.5	4	TBP21-32	TBP23-32	TBP01-15	TBP03-15	BAY6002ZZ
	20	20	20	11	9	57	85	70	68	47	6.6	11	6.5	4.5	TBP21-47	TBP23-47	TBP01-20	TBP03-20	BAY6204ZZ
	25	25	24	14	10	63	98	80	79	52	9	14	8.5	4.5	TBP21-52	TBP23-52	TBP01-25	TBP03-25	BAY6205ZZ
