压入式锥头定位柱
图片仅供参考
收藏 分享

压入式锥头定位柱

产品属性： 类型 标准型 主体材质 SUS303 安装方式 压入式 端头形状 锥头R型 载荷 轻载 有无防松 无 销材质 SUS304 销类型 金属销 种类筛选 小径定位柱
产品型号： 请点击左侧选项进行选型 重新选型
代码销头形状
载荷
材质 / 主体材质 / 销材质 / 弹簧使用温度类型
JT-WBCSQ锥头R型轻载SUS303SUS304SUS304-30~140℃标准型

 建议的安装孔尺寸:DH7

请涂抹粘合剂后使用，以防止脱落。

选型参数

选型表

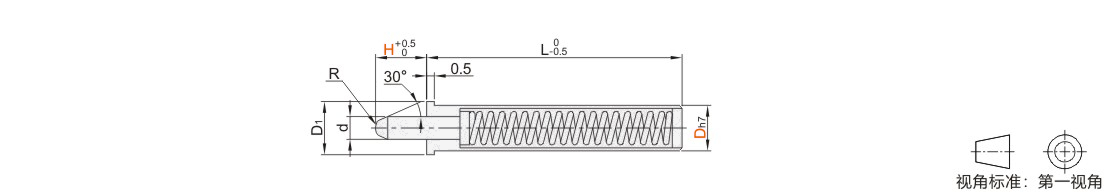

型号HdD1LR负载(N)
代码Dh7min.max.
JT-WBCSQ2 1.5 12.5160.30.490.98
3 26
3 3 23.5160.51.47
6 26
4 3 34.51510.59
6 200.492.06
9 320.693.92
5 4 45.5171.50.641.96
8 240.783.82
12 320.835.79

                                                                                                                                                                                             kgf=N×0.101972
